15712369282СТАНОК VGL400-H

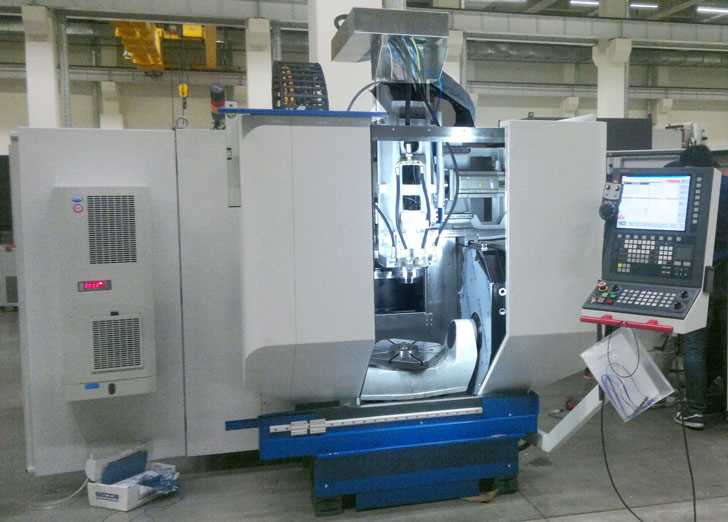

1. Высокая точность и скорость 2. Высокая скорость удаления материала 3. Простая и надежная структура 4. Совершенная система контроля оси 1. Название : Высокоскоростной 3-осевой вертикальный обрабатывающий центр 2. Принимает Тип перемещения шпиндель : высокая скорость съема материала 3. Структура машины: Gantry рамочная форма 4. Материал машины: из Минерального литого камня, его параметр затухания в 6-10 раз, чем чугун, коэффициент линейного расширения составляет 5 процентов чугуна. Он имеет высокую способность подавления вибрации , тепловой деформации, чем чугун. 5.Оптимальная поддержка шпинделя: Y оси принять 4 направляющая поддержка 6.Простая и надежная конструкция над кроватью : круговой нож станка над станиной 7.Контроль оси :оси можно выбрать один и за рулем двухместной машине, х/Г/поддержка Z thesemi замкнутого или полного замкнутого управления 8. Дополнительные услуги: поставка лазерного тестирования и обратной связи высокоточный пакет 9. Оснащен системами и оборудованием: CNC ,интеллектуальные силы ,сервопривода вождения, крутящий момент мотора ,мотор шпинделя.
|
Item |
Parameter |
|
|
Processing range Диапазон обработки
|
Workbench size Размер станка |
690x400mm |
|
Max workpiece weight Вес станка |
1000kg |
|
|
Processing material материал |
Nonferrous metal, iron, carbon alloy steel, titanium alloy, etc Цветных металлов, железа, углеродистой, легированной стали, титанового сплава и т. д. |
|
|
Travel Отправка по осям |
X axis |
500mm |
|
Y axis |
350mm |
|
|
Z axis |
350mm |
|
|
Tool spindle Шпиндель инструмента |
Manufacturer фабрика |
Dalian Guangyang Technology Engineering Co., LTD |
|
Spindle type Тип шпинделя |
Built-in type synchronous electric spindle |
|
|
Max torque（S6-25%） Макс угол поворота |
48Nm |
|
|
Max speed Макс скорость |
24000rpm |
|
|
Max power Макс сила |
16kW |
|
|
Knife handle Ручка ножа |
HSK-A50 |
|
|
Spindle orientation Ориентация шпинделя |
Support поддержка |
|
|
Positioning lock Позиционирование замок |
Nonsupport Без поддержки |
|
|
Motorized spindle encoder Моторизованный энкодер шпинделя |
128gear sine and cosine 128 шпор синус и косинус |
|
|
Max feeding speed Макс скорость подачи |
X/Y/Z axis |
48m/min |
|
Control resolution Постановление управления |
X /Y/Z axis |
0.1 μm， |
|
Positional accuracy Точность позиционирования |
X axis |
5μm |
|
Y axis |
5μm |
|
|
Z axis |
5μm |
|
|
Repeated positioning accuracy Повторная точность позиционирования |
X axis |
3μm |
|
Y axis |
3μm |
|
|
Z axis |
3μm |
|
|

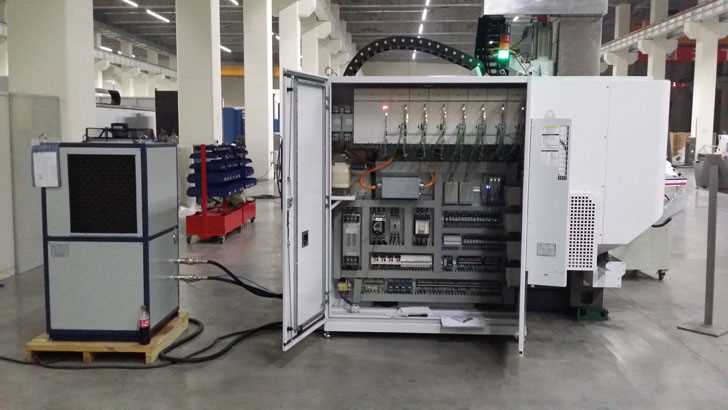

Cooling охлаждение |
Water cooling power Сила охлаждения водой |
2kW |
|
Cooling control mode Тип системы охлаждения |
Absolutism/Relative |
|
|

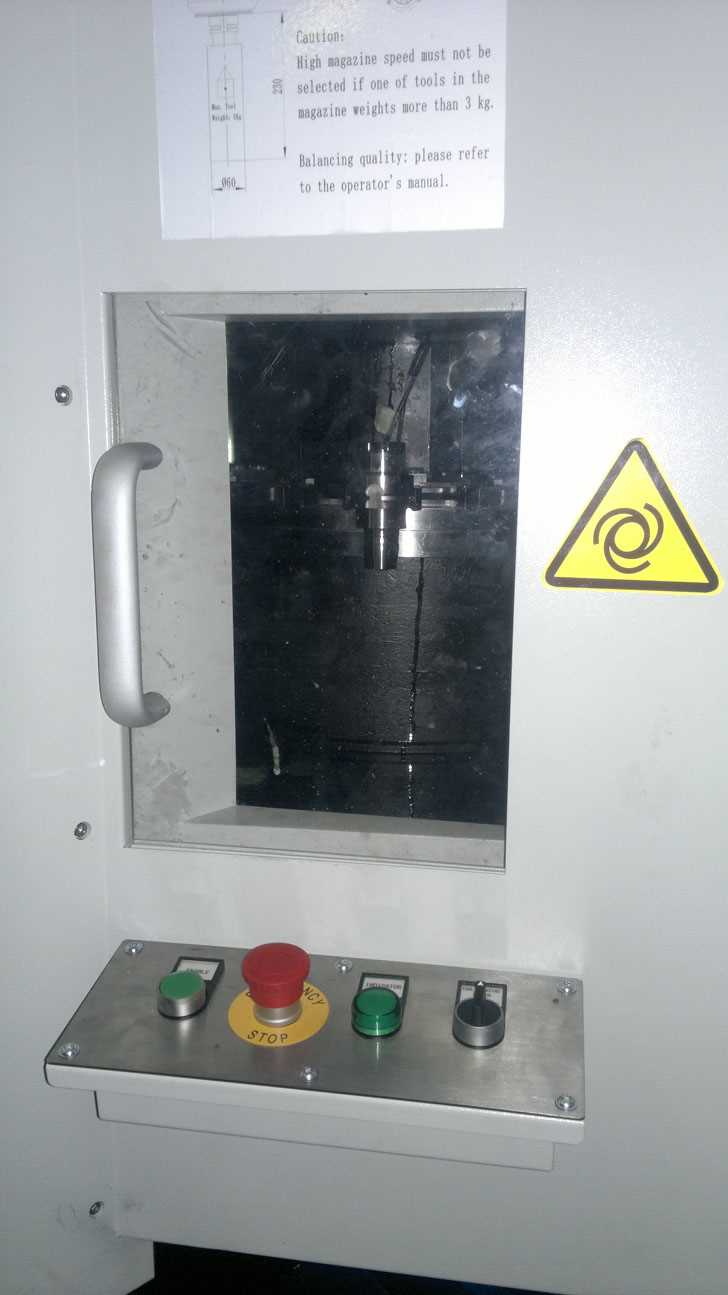

Tool changer смена инструмента |
Driving type Тип управления |
Servo driving серво |
|
Capacity мощность |
22 |
|
|
Max tool diameter Макс диаметр инструмента |
90mm |
|
|
Max tool length Макс длина инструмента |
240mm |
|
|
Machine weight Вес станка |
|
About 4t |
|

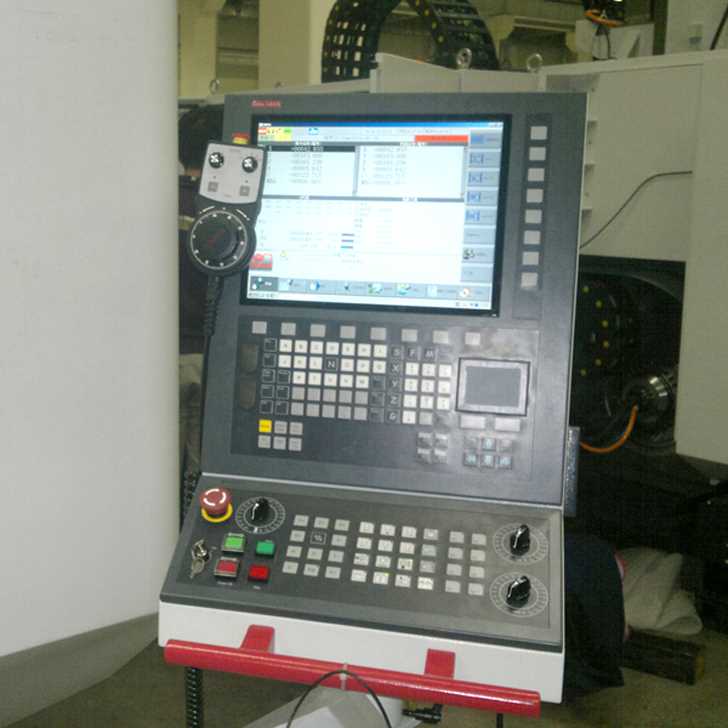

CNC control system система |
Manufacturer фабрика |
Dalian Guangyang Technology Engineering Co., LTD |
|
Model No. модель |
GNC61 bus type numerical control system |
|
|
HMI |
15inch |
|
|
Display resolution
|
1nm |
|
|
Axis control Контроль оси |
Quantity of control axis Количество осей управления |
5 axis 3 axis Simultaneous Operation
|
|
Quantity of channels Количество каналов |
1 |
|
|
Main Spindle Главный шпиндель |
1 |
|
|
Move control Контроль движения |
Read ahead function Сверх функции |
2000 |
|
Curvature optimization Оптимизация кривизны |
Support поддержка |
|
|
RTCP |
Nonsupport Не поддерживает |
|
|
Inclined plane machining Наклонная плоскость обработки |
Support поддержка |
|
|
Tool management
|
Tool Number of paranoia Номер инструмента паранойи |
128*6 |
|
Compensation замена |
Tool compensation Замена инструмента |
Support Поддерживается |
|
Thread pitch error compensation |
Support-double directions |
|
|
Synchronous servo moving- Actuator Синхронное перемещение серво - Привод |
Manufacturer фабрика |
Dalian Guangyang Technology Engineering Co., LTD |
|
Model No. модель |
GDU bus type numerical control system |
|
|
Input voltage напряжение |
3 phase 380V AC |
|
|
Encoder interface Интерфейс энкодера |
Incremental（A/B/Z)；Absolute value：Endat，SSI 1Vpp |
|
|
Synchronous servo moving -Servo motor Синхронное перемещение серво-мотором |
Manufacturer фабрика |
Dalian Guangyang Technology Engineering Co., LTD |
|
The encoder digit Шифратор цифр |
8,388,608 ppm |
|
|
Asynchronous servo moving Асинхронный сервопривод перемещения |
Manufacturer Фабрика |
Dalian Guangyang Technology Engineering Co., LTD |
|
Model No. модель |
GDU bus type numerical control system |
|
|
Input voltage напряжение |
3 phase 380V AC |
|
|
Encoder interface Шифратор цифр |
Incremental（A/B/Z)；Absolute value：Endat，SSI 1Vpp |
|
