15712369282СТАНОК VDF1800

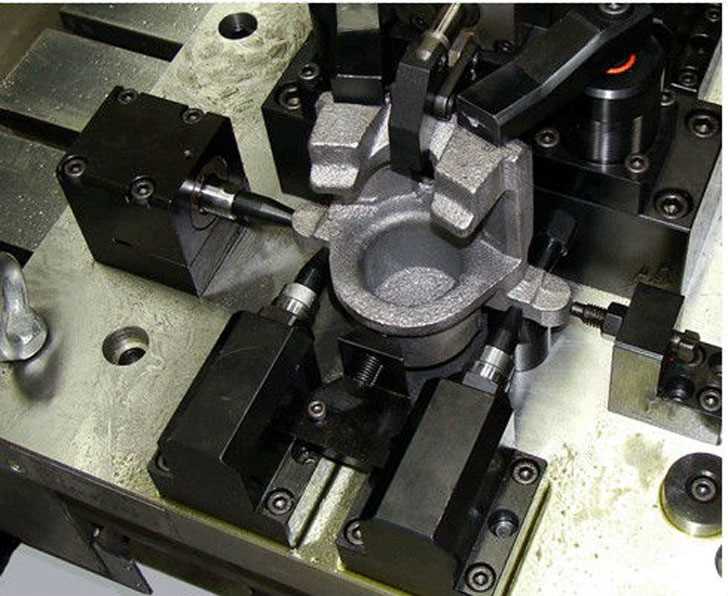

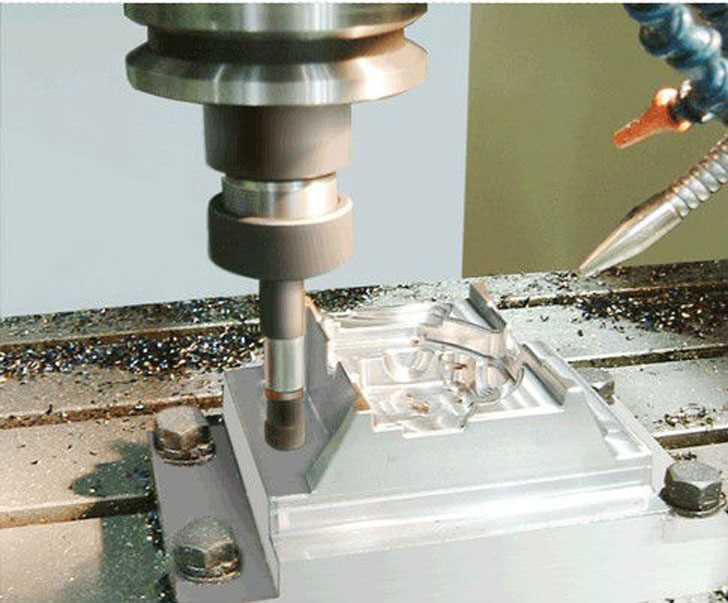

Машина уникальна в гасить жесткий рельс склеивания модель вице руководство, не только применимо к борту вида блюда, раковина, вид, точность обработки деталей, но и соответствующее для обрабатки прессформы. Детали приспособления могут выполнять фрезерные, послерасточные и сверление, развертывание, расширение, нажав процесса, например обработки, имеет высокую степень автоматизации, надежность, простота в эксплуатации, удобный, приятный, в целом моделирование красивой и легкой, механической и электрической интеграции градусов высшее преимущество.
|
ITEM |
VDF1800 |
|

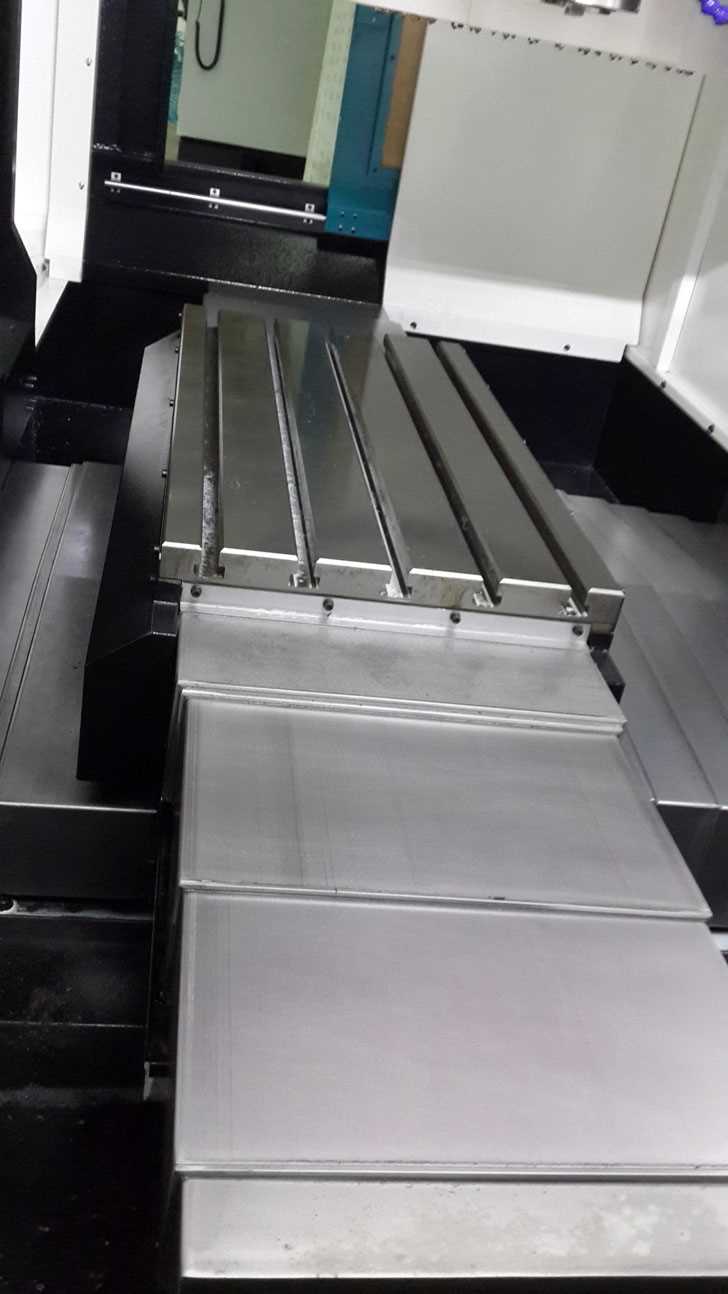

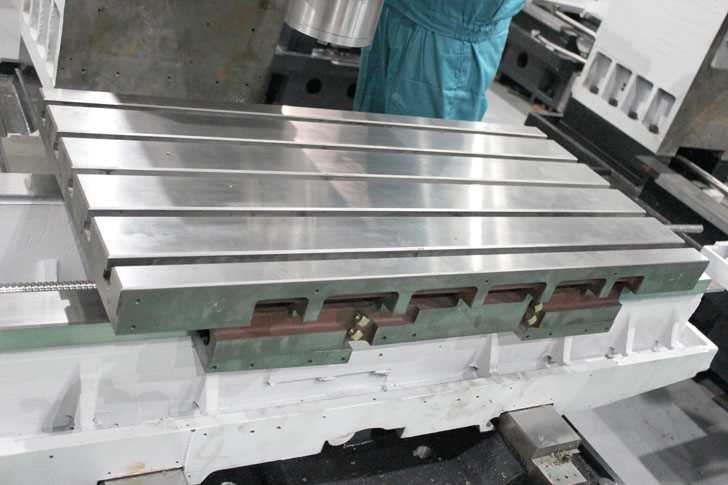

Table(L×W)(mm) Размер стола |
2000×800 |
|
T-slot(Numbers × Width × Distance)(mm) T-образный ПАЗ (число х ширина х расстояние) |
18×125×6 |
|
Table load Max(kg) Макс грузопод стола |
2500 |
|
The distance from spindle center line to column guideway surface(mm) Расстояние от осевой линии шпинделя до колонны направляющей поверхности |
850 |
|
The distance from spindle nose end face to table upper surface(mm) Расстояние от торца шпинделя до верхней поверхности стола |
180~942 |
|
X/Y/Z travel(mm) Отправка по осям |
1850/800/762 |
|
Spindle taper hole Угол шпинделя |
NO.50 |
|
X/Y/Z rapid traverse speed(m/min) Скорость отправки по трем осям |
15/15/12 |
|
X/Y/Z turning speed(mm/min) Скорость поворота по трем осям |
1-6000 |
|
Before the spindle support bearing inner diameter До поддержки шпинделя Внутренний диаметр подшипника |
φ90mm |
|
Spindle motor power(kW) Мощность мотора |
11/15 wide range motor |
|
Spindle speed range(r/min) Диапазон скорости шпинделя |
45-6000 |
|

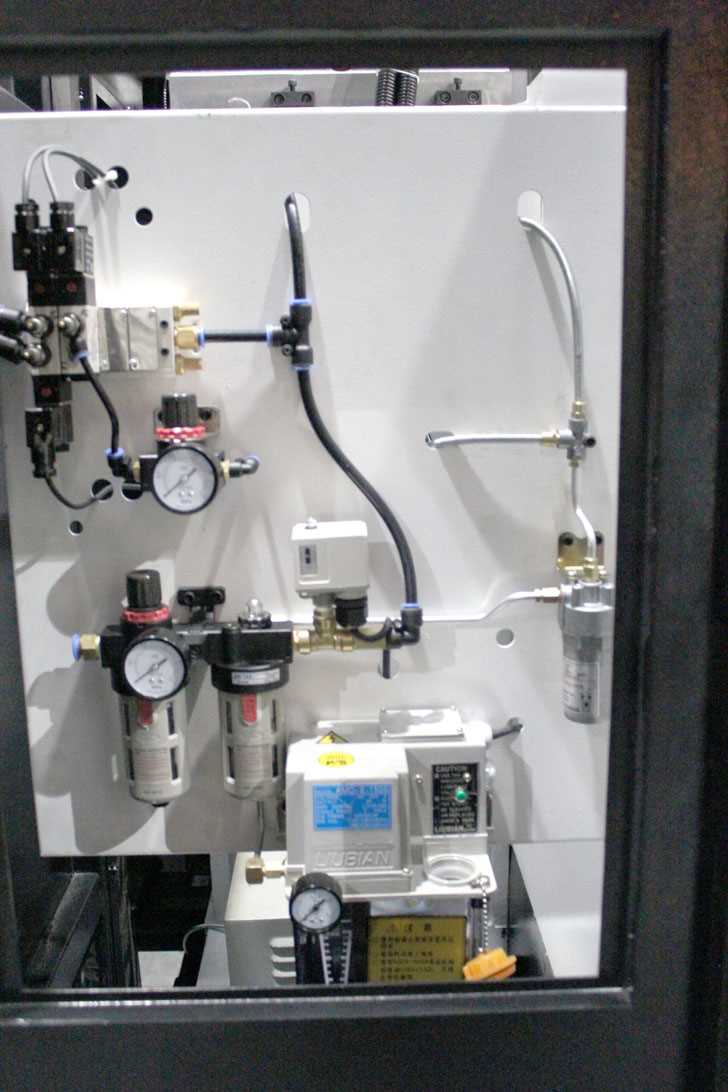

Spindle bearing lubrication method Способ смазки подшипников шпинделя |
grease lubrication |
|

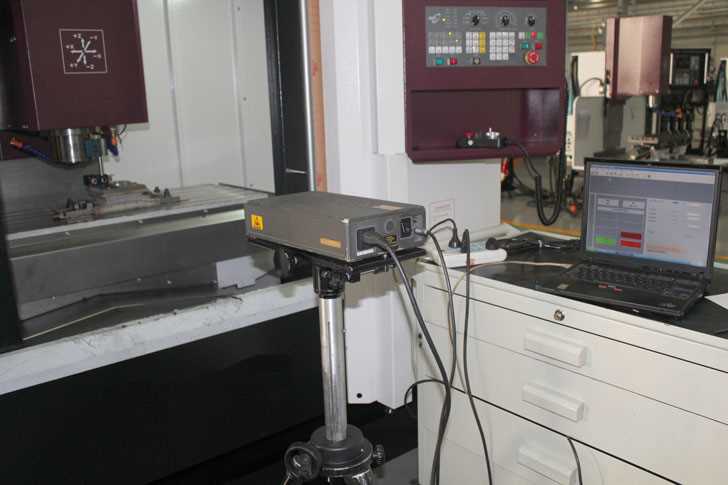

Positioning accuracy точность позиционирования |
X：0.021 Y、Z：0.014 |
|
Reposition accuracy Точность репозиции |
X：0.013 Y、Z：0.008 |
|
Overall dimension(L×W×H)mm Размер упаковки |
5240×3480×3120 |
|
Net weight (kg) вес |
14500 |
|
CNC control system система |
FANUC OI MD |
|
Voltage напряжение |
380V 50-60HZ |
