ITEM

Unit

TPX6113A

Spindle bore diameter

Диаметр шпинделя

mm

130

Spindle taper

Конусность шпинделя

Metric 80

BT50

Max. spindle torque

Макс вращение шпинделя

N.m

3136

Max. axis resistance of spindle

Макс осевая сила шпинделя

N

31360

Speed number of spindle

Шаг скорости шпинделя

24

Speed range of spindle

Диапозон скорости шпинделя

r/min

4-800

Power of main motor

Мощность главного мотора

kw

15

Max. torque of facing head

Макс вращение суппорта

N.M

4900

Facing head diameter

Диаметр суппорта

mm

750

Speed range of facing head

Диапозон скорости суппорта

r/mm

2.5-125

Speed number of facing head

Шаг скорости суппорта

18

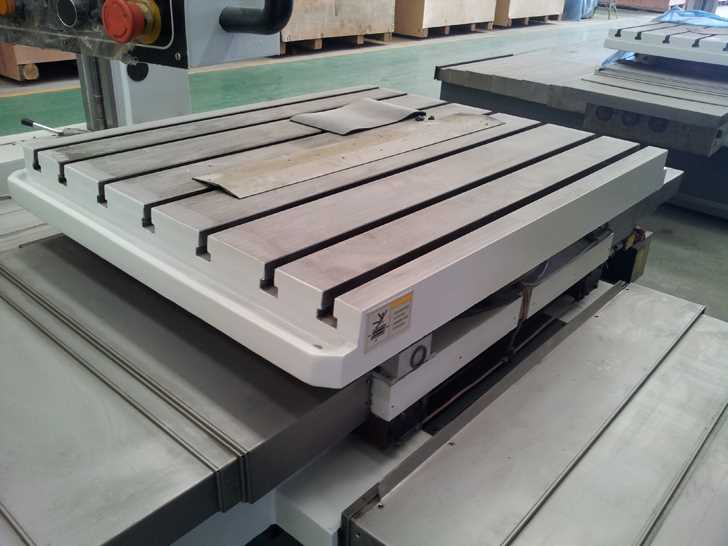

Table size (L*W)

Размер стола

mm

1600*1400

Max. load of table

Макс грузопод стола

kg

8000

T-slot size

Диаметр канавки

mm

28

 Number of T-slot

Число канавок

9

X-axis travel

Движение по оси X

mm

2000

Y-axis travel

Движение по оси Y

mm

1500

Z-axis travel

Движение по оси Z

mm

1500

W-axis travel

Движение по оси W

mm

900

U-axis travel (Slide of facing head travel)

Движение по оси U

mm

250

B-axis angulations

Движение по оси B

360

Min. distance between spindle axis and table surface

Миним дистанция между центром шпинделя и поверхноситью стола

mm

0

Rapid travel (X/Y/Z)

Макс скорость

Mm/min

2500

Range of axes speed of per spindle surface

Диапозон каждого оборота шпинделя отравки по каждой оси

Mm/rev

0.05-8/0.01-2

Precision of measurement system reading (X/Y/Z)

Чтение точности системы линейных измерений по оси X Y Z

mm

0.005

B-axis measurement system reading precision

Чтение точности системы линейных измерений по оси В

0.001

Dimensions (L*W*H)

размеры

mm

About 6995*4030*3735

Weight (Net)

вес

kg

About 28500
