Item

TPX6113A/3

Spindle diameter

Диаметр шпинделя

130mm

Spindle taper hole

Конусность шпинделя

Metric80

Spindle max. Torque

Макс вращение шпинделя

3136N.m

Spindle max axial force

Макс сила по оси шпинделя

31360N

Grade of spindle rotate speed

Степень скорости шпинделя

24

Spindle rotate speed range

Диапозон скорости шпинделя

4-800r/min

Main motor power

Мощность главного мотора

15kW

Facing head max. Torque

Макс вращение суппорта

4900N.m

Facing head diameter

Диаметр суппорта

750mm

Facing head rotate speed range

Диапозон скорости суппорта

2.5-125r/mm

Grade of facing head rotate speed

Степень скорости суппорта

18

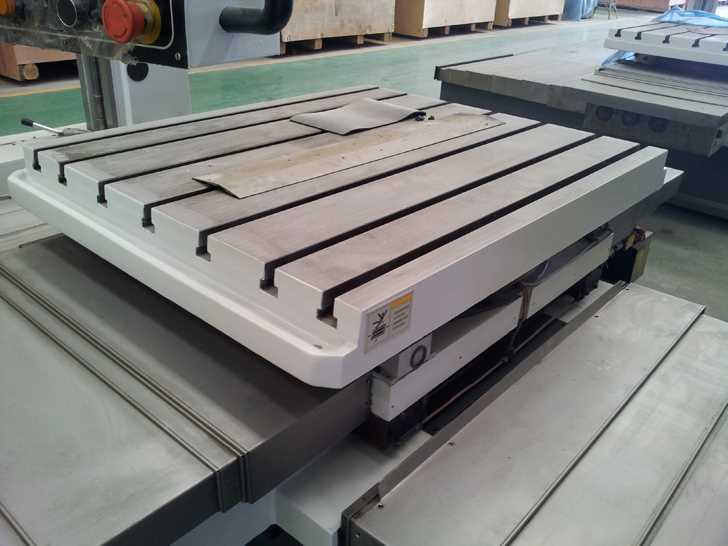

Workbench diameter

Диаметр стола

1800*1600mm

Max. weight on the workbench

Макс грузопод стола

8000kg

T slot diameter

Диаметр канавки

28mm

Number of T slot

Число канавок

9

X axis travel

Движение по оси X

3000mm

Y axis travel

Движение по оси Y

2000mm

Z axis travel

Движение по оси Z

1500mm/2000mm(no behind column)

W axis travel(spindle travel)

Движение по оси W

900mm

U axis travel(Facing head slide stroke)

Движение по оси U

250mm

B axis turning angle

Движение по оси B

360

Min distance from spindle center line to the workbench

Миним дистанция между центром шпинделя и поверхноситью стола

0mm

Fast speed(X/Y/X/W)

Макс скорость

2500mm/min

Each axis feeding range of per spindle turn

Диапозон каждого оборота шпинделя отравки по каждой оси

0.05-8/0.01-2mm/rev

Reading accuracy of linear measurement system

Чтение точности системы линейных измерений

0.01mm

Overall dimension

размеры

7050*5030*3950mm

Machine net weigh

Вес станка

32500kg
