DL-40MH

Макс диаметр обточки

mm

800

Макс длина обточки

mm

3000

Макс диаметр внутр обточки

mm

550

Макс диаметр внутр обточки (диск)

mm

750

Размер держателя шпинделя

‘’

15

Скорость обточки шпинделя

r/min

20-2000

Расстояние от торца шпинделя

ISO   A2-11

Диаметр прутка при использовании полый патрона и цилиндра

mm

84

Скорость движения

m/min

X: 12; Z: 12

Скорость нарезки

mm/min

0~5000

Движение по осям

X: -50~+400mm

Z: 3100mm

точность

X: 0.016mm

Z: 0.05mm

Повторение точности

X: 0.005mm

Z: 0.02mm

Разница резерва

X: 0.006mm

Z: 0.012mm

Сила мотора

kW

22/30

Вращение сервопривода

Nm

22/30

Диаметр внутр отверстия шпинделя

mm

100

Макс диаметр прутка

84

Постановление шпинделя минимальное

mm

0.001

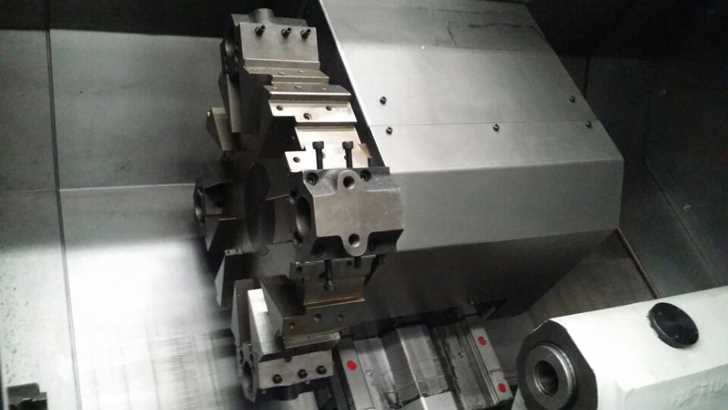

Форма башни и номера инструмента

12 stations

Сила мотора

Kw

5.5/7.5

поворотный диаметр Внешнего круг торца инструмент

mm

φ606

Поворотный Диаметр движения инстр

mm

φ660

Тип смены инстр

изменения Инструментов по кратчайшему пути

Время смены инстр

s

0.4/1.85

Размер ручки инстр

mm

25*25

Макс выявляющая способность динамического инструмента

mm×mm

M27×1.5

Макс способность движения динам инстр

mm*mm/u

φ22*0.2

Макс способность нарезки и обточки динам инстр

mm×mm×mm/min

25×20×40

Градус наклона кровати (станка)

70°

Тип направляющей

Пластиковым покрытием раздвижной направляющей

Тип винтовой передачи

Двойной винт

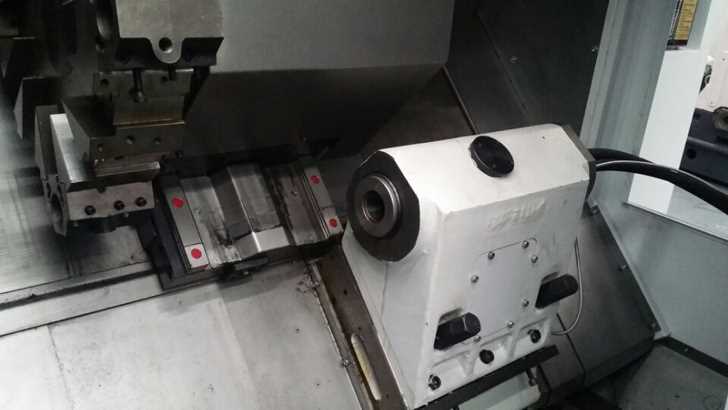

Диаметр гидравл рукава задней бабки

mm

160

Макс движение гидравл рукава задней бабки

mm

180

Конус центра оси гидравл рукава

Morse 5

Шум стонка

<83db

масло

T68 #

Обьем бака масла

L

1.8

Сила мотора

W

3

Мотор охлаждения

kW

0.4

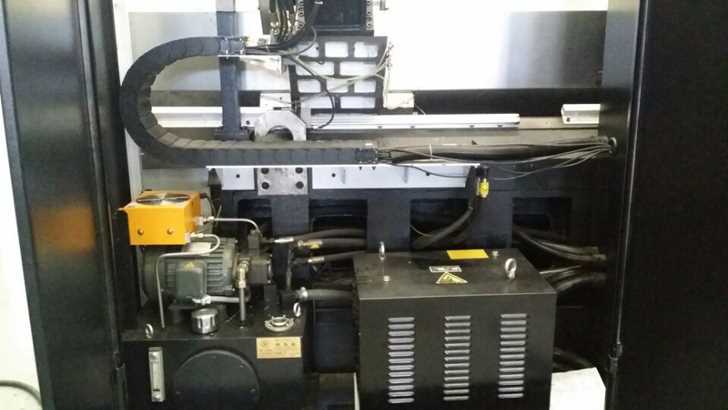

Обьем гидравл масла

L

70

Обьем гидравл бака

32# anti-wear hydraulic oil

напряжение

AC 3 Ph

380V ±10%  50Hz

Мощность мотора

Kw

Max 45

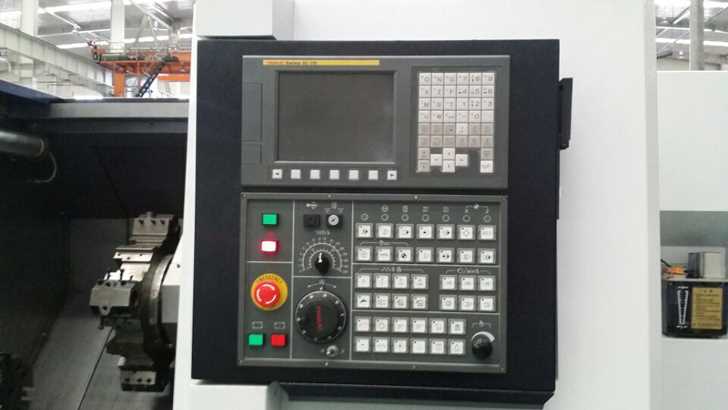

Система

FANUC Oi-TD

Servo spindle

Размер станка

mm

3000mm: 8800*2600*2700

Размер упаковки

mm

3000mm: 9000*2700*2800

Вес

kg

18500
