15712369282DL-32M ТОКАРНЫЙ СТАНОК С ЧПУ
1. Макс свинг диаметр 680 мм 2. Макс режущий диаметр(вала/диска) 450/630 мм 3. Максимальная длина реза 1000/1500/2000/3000мм
Удаление стружки и охлаждающей системы: большой расход охлаждающего насоса и цепной формы удаления стружки оборудование в независимой удаления стружки и охлаждающей жидкости охлаждающей жидкости системы обеспечивают работу в силу и автоматическая обработка для удаления стружки.
|
|
DL-32M |
|
|
Макс диаметр обточки |
mm |
680 |
|
Макс длина |
mm |
1000 |
|
Макс диаметр внутр нарезки |
mm |
450 |
|
Макс диаметр внутр нарезки |
mm |
630 |
|
Размер держателя |
|
15’’ |
|
Скорость обточки |
r/min |
20-2000 |
|
стандарт |
|
ISOA2-11 |
|
Сила мотора |
k w |
22/30 |
|
Диаметр отверстия шпинделя |
mm |
100 |
|
движение |
mm |
X: 375/Z: 1030 |
|
скорость |
mm/min |
12/16 |
|
Скорость нарезки |
mm/min |
0-5000 |
|
точность |
mm |
(X) 0.016mm, (Z) 0.025mm |
|
Repeatability positioning accuracy Повсторение точности |
mm |
(X) 0.007mm, (Z) 0.010mm |
|
xНегативное другое значение |
mm |
(X) 0.006mm, (Z) 0.012mm |
|
Сила мотора |
kw |
22/30 |
|
система |
|
Использование импортной продвинутой смазки, полностью закрытая, свободное обслуживание |
|
Централизованные автоматические смазочные устройства |
|
Централизованные автоматические смазочные устройства, поверхности скольжения и шариковый винт принудительной смазки |
|
Диаметр рукава |
mm |
Φ160 |
|
мотор |
Nm |
22 |
|
Макс движение рукава |
mm |
180 |
|
Число станций |
|
12 station |
|
конус |
Morse |
5 |
|

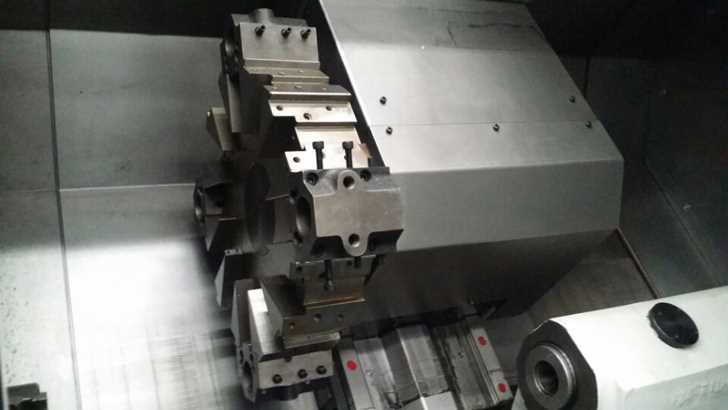

Форма башни и номера инструмента |
|
12 станций может быть все оборудовано с приводным инструментом |
|
Размер ручки инстр |
mm |
32×25 |
|
мошность |
|
380V ±10% 50Hz |
|
Lathe total power Сила станка |
|
Max 50 kVA |
|
Время смены инстр |
s |
0.45/2.2 |
|
система |
|

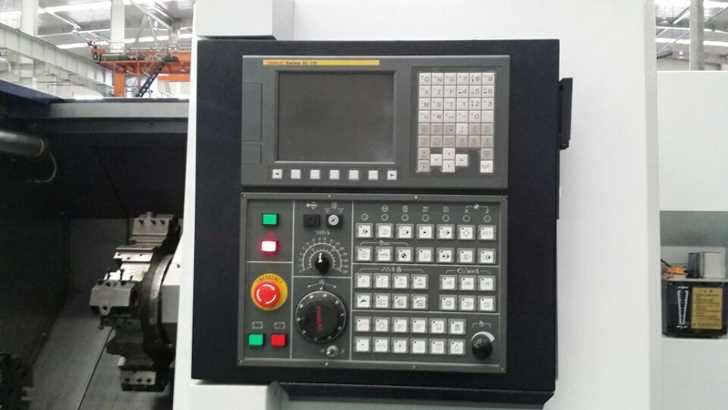

FANUC 0i TD—22kw |
|
форма |
|
Полная, наклон 45 градусов |
|
Форма направл детали по осям X Y |
|
Hardened paste plastic slide guide Закаленная вставка, направляющая скольжения |
|
Тип винтовой передачи
|
|
Double nut preloaded ball screw Двойная гайка |
|

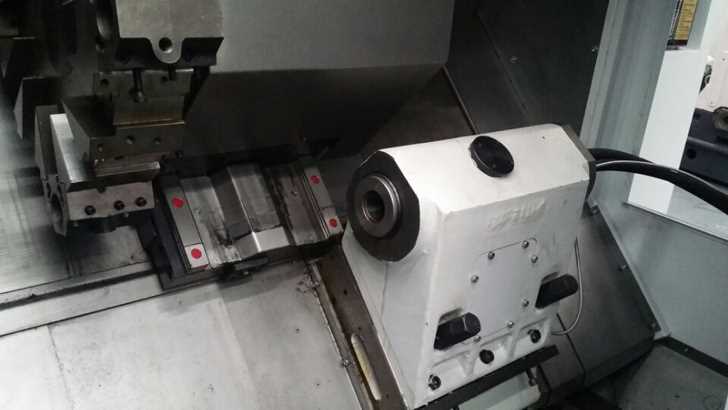

Программируемая Задняя Бабка |
|
оснащенный |
|
Защите станка |
|
Безопасности, полностью и надежности |
|
xшум |
|
Соответствовать государственным стандартам＜83db |
|
Электр коробка |
|
Электрический шкаф управления охлаждением холода и тепла охлаждения теплообменника, уплотнения пыли, Класс защиты IP54 |
|
Обьем бака масла |
L |
1.8 |
|
масло |
|
Использовать Т68# направляющая масла смазки |
|
Сила Смазки бака |
w |
3 |
|
Бак охлажд воды |
|
Двойная фильтрация, а машина чип отделение дизайн для легкой чистки |
|
Сила мотора насоса |
kw |
0.4 |
|
Башни трубопровод системы охлаждения |
|
скрытый |
|

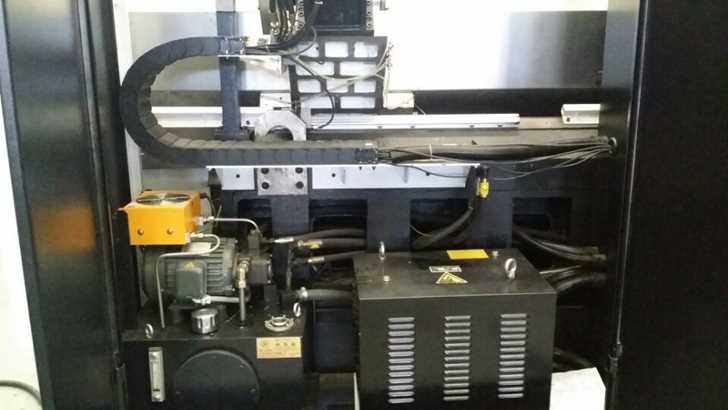

Гидравл стануия |
|
да |
|
Гидравл станция |
|
Устройство охлаждения может гарантировать непрерывно 24 часа работы машины |
|
Диаметр рукава |
mm |
φ160 |
|
Движение рукава |
mm |
180 |
|
конус |
|
MT. NO.5 |
|
Рабочие цвета |
|
Красный, желтый и зеленый |
|
Температура среды |
|
0～40°C |
|
влажность |
|
≤85% |
|
размер |
mm |
5922×2120×2217 |
|
вес |
kg |
11000 |
