15712369282DL-20M ТОКАРНЫЙ СТАНОК С ЧПУ
1. Макс свинг диаметр 440 мм 2. Макс режущий диаметр(вала/диска) 450/630 мм 3. Максимальная длина реза 600/1000мм
Высокой жесткости конструкции структуры: с цельной отливки формы и сечения широкую емкость, машина имеет хорошую поглощения удара и жесткость.

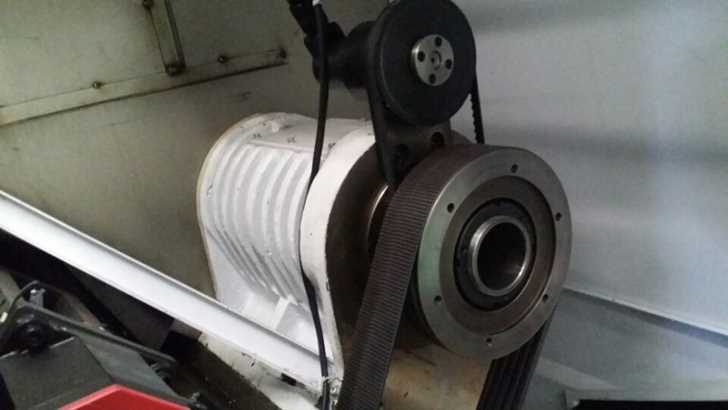

Высокая эффективность и низкий уровень шума: в работе А. C широкими сервопривода зона мотора и высокоэффективных V Тип ремень прямой передачи, проблемы, вызванные коробка передач переезда можно избежать.
|
|
DL-20M |
|
|
Макс диаметр обточки |
mm |
440 |
|
Макс длина |
mm |
600/1000 |
|
Макс диаметр внутр нарезки |
mm |
450 |
|
Макс диаметр внутр нарезки |
mm |
630 |
|
Размер держателя |
|
8’’ |
|
Скорость обточки |
r/min |
45-4500 |
|
стандарт |
|
ISOA2-6 |
|
Сила мотора |
k w |
15/18.5 |
|
Диаметр отверстия шпинделя |
mm |
76 |
|
Макс диаметра |
|
65 |
|
Движение по осям |
mm |
X: 265/Z: 640/1040 |
|
скорость |
mm/min |
24/24 |
|
тосность |
mm |
(X) 0.016mm, (Z) 0.025mm |
|
Повторная точность |
mm |
(X) 0.007mm, (Z) 0.010mm |
|
Негатив различная величина |
mm |
(X) 0.006mm, (Z) 0.012mm |
|
Скорость нарезания |
mm/min |
X: 0.01～9000mm/min Z: 0.01～12000mm/min |
|
Сила мотора |
Nm |
8/12 |
|
Диаметр рукава гидрав задней бабки |
mm |
φ85 |
|
Макс движение рукава гидрав задней бабки |
mm |
139 |
|
Конус |
Morse |
5 |
|

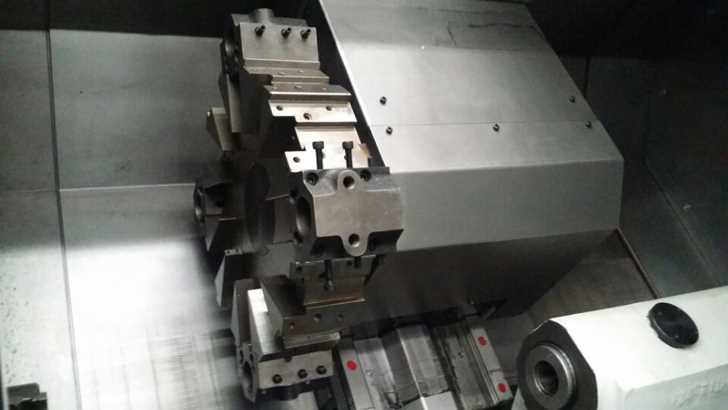

Форма башни и номера инструмента |
|
12 stations can be all equipped with driving tool |
|
Размер ручки инстр |
mm |
25×25 |
|
мощность |
|
380V ±10% 50Hz |
|
Форма смены |
|
At will |
|
Время смены |
s |
0.4/1.8 |
|

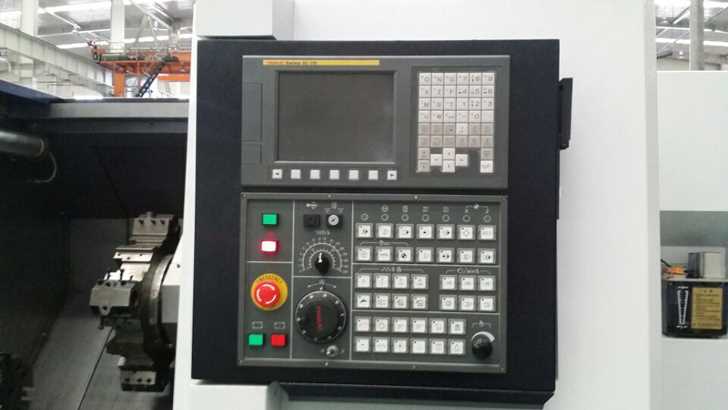

Тип системы |
|
FANUC |
|
Макет формы |
|
Полный, 45 градусов наклон |
|
Форма направл детали |
|
Линейная направляющая |
|

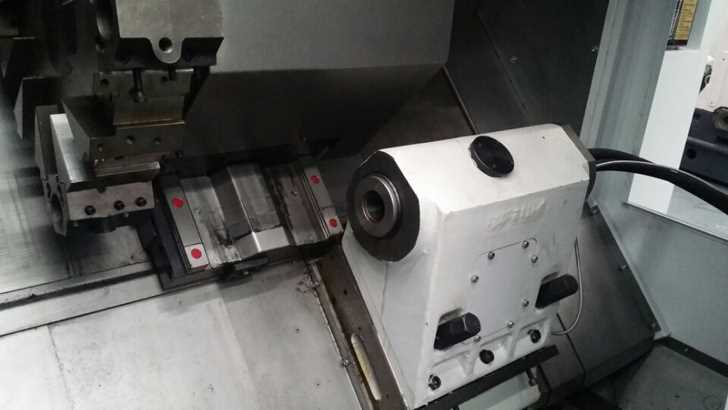

Программируемая Задняя Бабка |
|
оснащенный |
|
вес |
kg |
4500 |
