CLD-20 ТОКАРНЫЙ СТАНОК С ЧПУ
1.Макс свинг диаметр 440 мм 2. Макс. диаметр резки(Вал/диск) 260мм 3. Максимальная длина реза 450мм
Высокая жесткость конструкции структуры: один кусок литья уклоном 45 градусов, машина имеет большой раздел загрузки, поэтому он имеет хорошую жесткость и амортизация, которые обеспечивают высокую точность работы
|
CL15 |

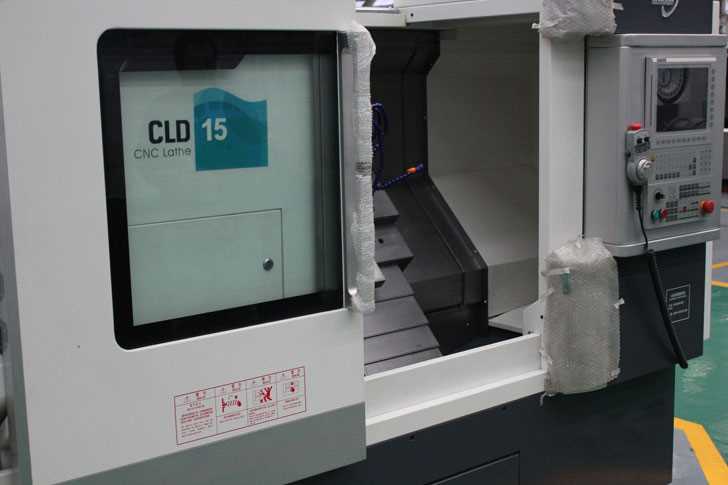

CLD-15 |
CLD-20 |
|
Макс диаметр |
mm |
400 |
φ400 |
φ440 |
Макс диаметр нарезки |
mm |
165/200 |
φ165 |
φ260 |
Макс длина нарезки |
mm |
250/330 |
400 |
450 |
Размер держателя |
‘’ |
6 |
6" |
8" |
Форма шпинделя |
|
ISOA2-5 |
ISO A2-5 |
ISO A2-6 |
Скорость шпинделя |
r/min |
50-5000 |
50-3500 |
45-3000 |
Сила мотора шпинделя |
k w |
Stepless 5.5/7.5 FANUCα6 /10000i |
5.5/7.5(DALIAN) |
11/15(GUANGZHOU) |
Диаметр отверстия щпинделя |
mm |
46 |
46 |
φ62 |
Макс движение |
mm |
X 120 Z 260/340 |
360/410 |
400/460 |
Скорость перемещения |
m/min |
15/18 |
15/18 |
16/20 |
Размер станка |
mm |
2335*2660*1850( with back chip removal) |
2670×1500×1850 |
3165*1655*1760 |
3635*1460*1850(with side chip removal) |
||||
xвес |
kg |
3300 |
2900 |
3900 |
