CL-15 ТОКАРНЫЙ СТАНОК С ЧПУ
1.Над станиной:400мм 2. Макс. длина точения:250/320мм 3. Макс. диаметр точения(валы)/(дисков):160/200мм 4. Тип направляющих:линейные

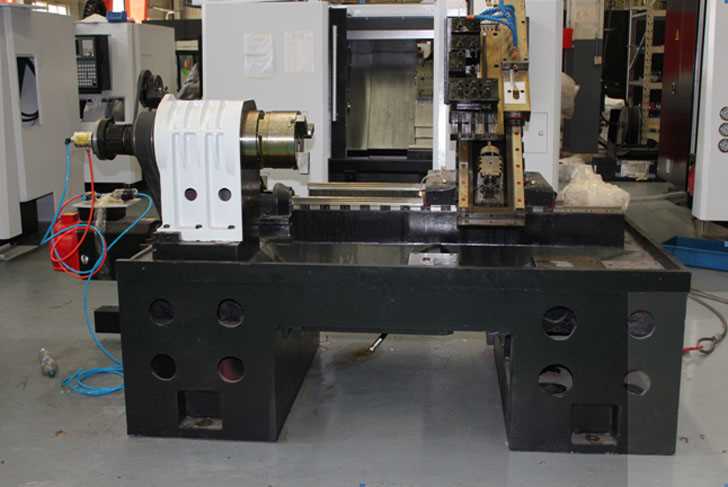

CL - 15 горизонтальный токарный станок с CNC два оси рычага, половину замкнутого контура CNC станка, узла токарного станка кровати отливки, станины токарного станка направляющая 60 ° Наклонная компоновка, имеет высокую жесткость, Далянь CNC система принята в систему и fanuc 0 I - TD система и переменного тока сервопривод, на части вала в пределах 165 мм в 200 мм пластины для различных токарных деталей обработки.
|
CL-15 |
|
Макс диаметр над станиной |
mm |
400 |
Макс диаметр нарезки по оси |
mm |
165/200 |
Макс длина нарезки |
mm |
330 |
Размер держателя |
‘’ |
6 (Solid chuck, Phumetic) |
шпиндель |
|
ISOA2-5 |
Диаметр отверстия шпинделя |
mm |
46 |
Скорость шпинделя |
r/min |
50-5000 |
Скорость движения |
mm/min |
X axis 15 / Z axis 18 |
Скорость нарезки |
mm/min |
0-5000 |
Движение по осям X Z |
mm |
X axis 120 Z axis 340 |
количество |
Nm |
8 station |
Размер стержень резца |
mm |
20*20 |
Размер внутр стержня резца |
mm |
25 |
Время смены |
|
0.3/1.2s (Adjacent/Farthest) |
Сила мотора |
kw |
5.5/7.5 |
Число станция |
|
8 station |
Тип направляющей детали по оси X Z |
|
Linear guide rails |
Точность положения |
mm |
X:0.016 Z:0.02 |
Повторение точности положения |
mm |
X:0.007 Z:0.008 |
система |
|
централизованное смазывание |
Обьем бака смазывания |
L |
1.8 |
Сила мотора |
W |
3 |
Обьеи охлажд бака |
L |
100 |
Сила мотора насоса охлажд |
W |
180 |
система |
|
Fanuc 0i |
3 цвета лампа аварийной сигнализации |
|
Yes |
мощность |
|
AC 3 Phase 380V ± 10% 50HZ |
Сила гл мотора |
kw |
15 |
Температура окруж среды |
|
0-40 deg |
влажность |
|
≤85% |
Макс движение гидравл задней бабки |
mm |
300 |
Диаметр рукава гидравл задней бабки |
mm |
80 |
Движение рукава гидравл задней бабки |
mm |
130 |
конус |
|
Morse No. 4 |
Различия основания станка |
|
Комплексное основание |
Размер станка |
mm |
3635*1460*1850 |
Вес станка |
kg |
3300 |
