15712369282CKA6180A ТОКАРНЫЙ СТАНОК С ЧПУ
Основной параметр: Макс свинг диаметр над станиной: 800 мм Максимальная длина заготовки: 1000/1500/2000/3000/4000/5000мм
Основные компоненты, кровать, бабки, седло, плинтус, и др., высокое качество твердой отливки.

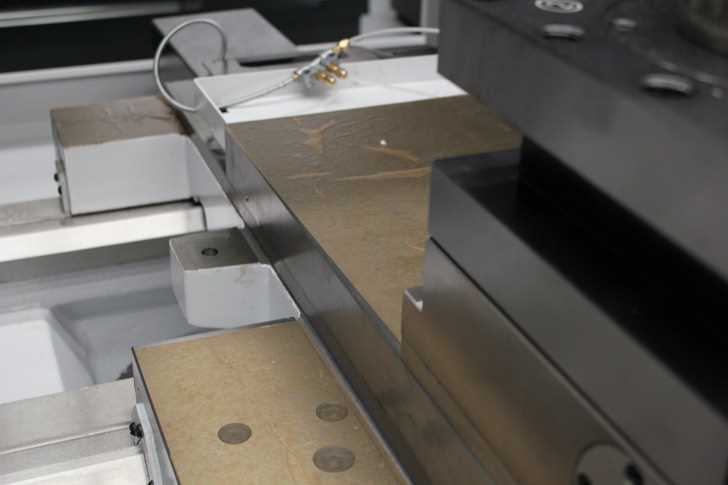

Низкий Turcite-B и фрикционные покрытия на сопрягаемые поверхности между седлом и направляющим.
Прецизионные швп и очень жесткие прецизионные подшипники обеспечивают точное позиционирование и тяжелой режущей способности.

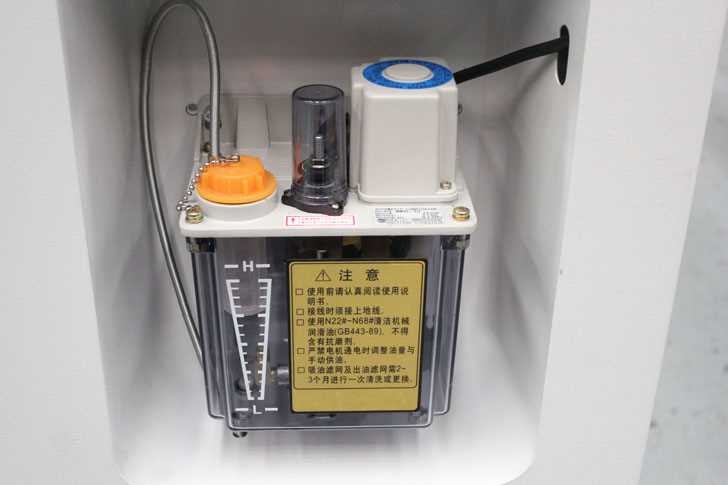

Централизованная масляная система обеспечивает принудительную автоматическую смазку на швп и все сопрягаемые поверхности.
|
CKA6180A |
||
|
Макс заготовки поворотный диаметр над станиной (мм) |
Φ800 |
|
|
Макс длина заготовки |
1000 |
|
|
Макс длина поворота |
Верт 4 ст |
785 |
|
Макс диаметр |
Верт 4 ст |
800 |
|
Макс поворотный диаметр над раздвижными |
Φ490 |
|
|
Ширина станины |
550 |
|
|
Расстояние между центром шпинделя и станиной |
400 |
|
|
Расстояние между центром шпинделя и полом |
1215 |
|
|
Движение по оси |
гориз |
400 |
|
верт |
790 |
|
|
Отправка (Фанус Система) |
||
|
Сила мотора |
7/20 |
|
|
График отправки по оси |
Скорость быстрой отправки |
4/3.5～7.5 |
|
Скорость Рабочей отправки |
0.0l～2000/0.01～4000 |
|
|
Точность позиционирования |
0.03/0.04mm |
|
|
Повторная Точность позиционирования |
X0.012/0.016mm |
|
|
Сила гл мотора |
11 |
|
|

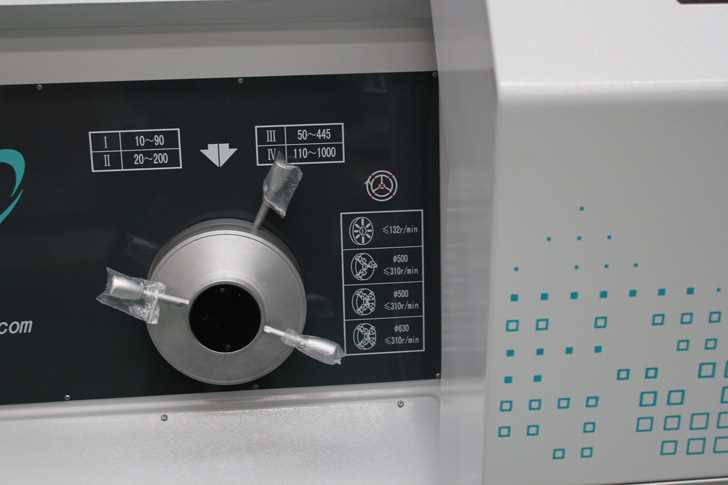

Диапозон скорости шпинделя |
7.5-1000 Manual 18 step |
|
|

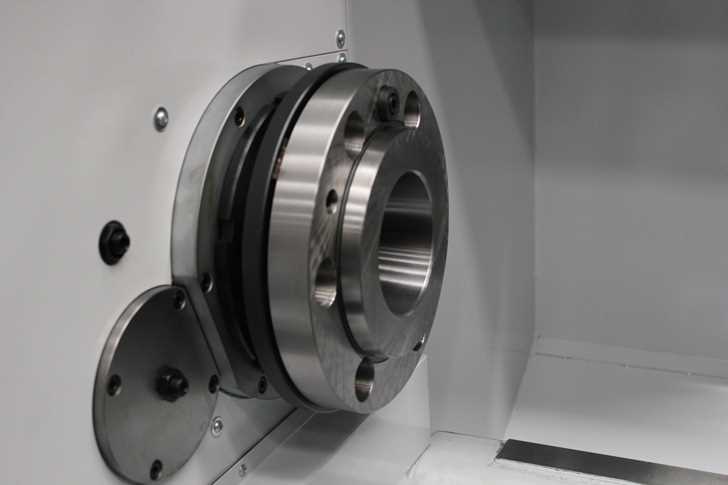

Форма носа гл шпинделя |
C11 |
|
|
Диаметр отверстия гл шпинделя |
Φ100 |
|
|
Конус шпинделя |
Metric 120 |
|
|

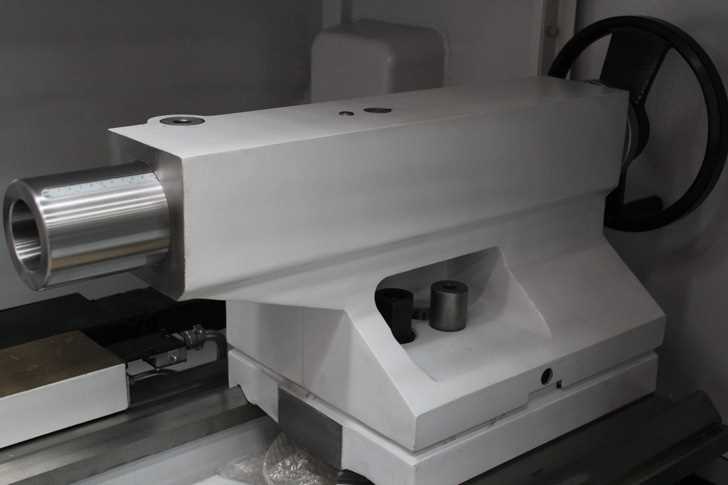

Конус рукава |
Morse 6 |
|
|
Диаметр рукава |
Φ100 |
|
|
Макс движение рукава |
240 |
|
|

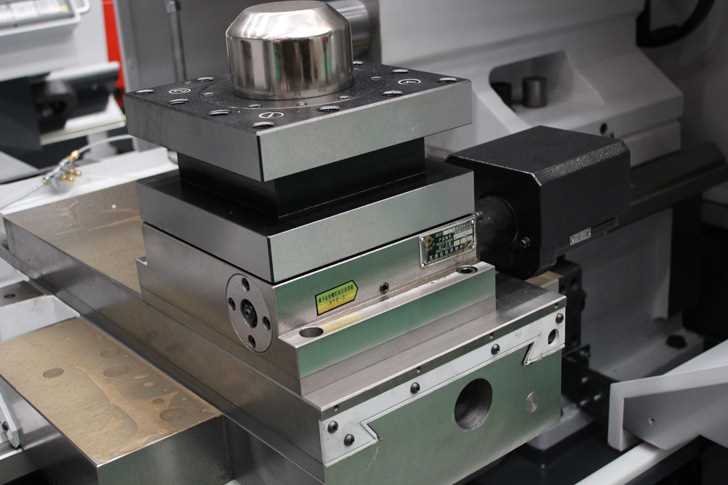

Форма ножа |
Vertical 4 station tool post Верт 4 ст |
|
|
Размер станка |
длина |
3455 |
|
ширина |
2020 |
|
|
высота |
180 |
|
|
вес |
6400 |
|
|
М0щность |
380V±10% 50Hz±2Hz |
|
|
система |
Fanuc(standard) |
|
