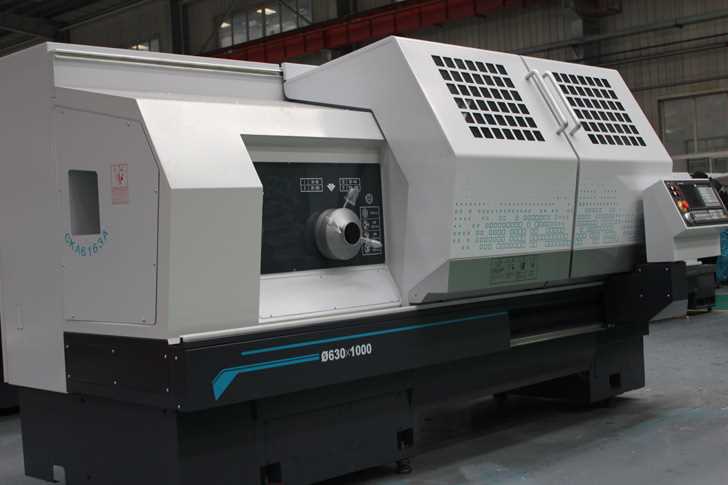

15712369282CKA6163 ТОКАРНЫЙ СТАНОК С ЧПУ
Основной параметр: Макс свинг диаметр над станиной:630 мм Макс. длина заготовки: 1000/1500/2000/3000/4000/5000мм
Основные компоненты, кровать, бабки, седло, плинтус, и др., высокое качество твердой отливки.

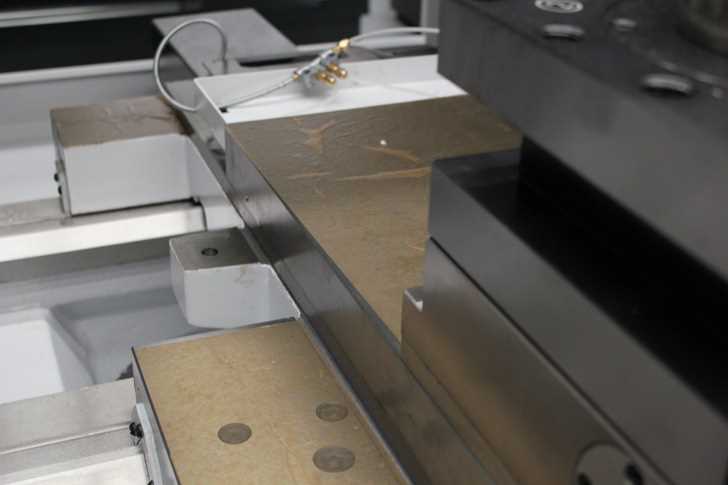

Низкий Turcite-B и фрикционные покрытия на сопрягаемые поверхности между седлом и направляющим.

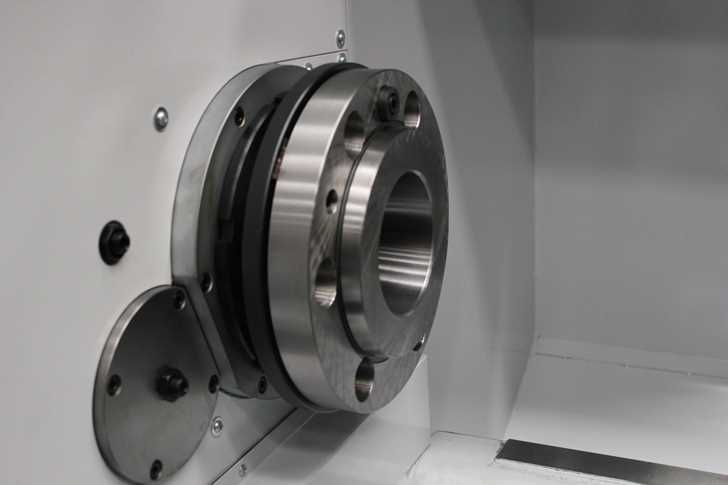

Прецизионные швп и очень жесткие прецизионные подшипники обеспечивают точное позиционирование и тяжелой режущей способности.

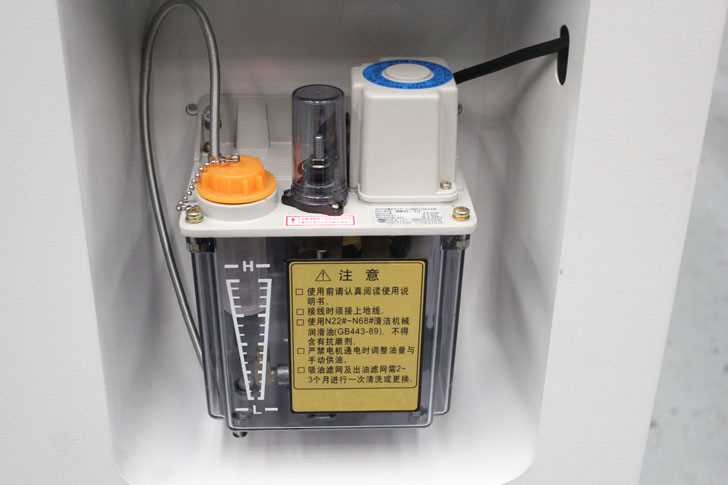

Централизованная масляная система обеспечивает принудительную автоматическую смазку на швп и все сопрягаемые поверхности.
|
|
CKA6163A/80/100 |
|
|
Макс свинг диаметр над станиной |
mm |
630/800/1000 |
|
Макс длина заготовки |
mm |
1000/1500/2000/3000/4000/5000 |
|
Макс длина |
mm |

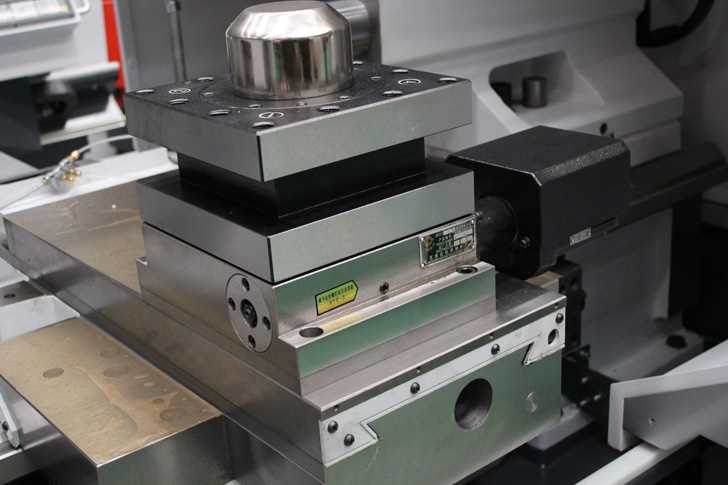

Vertical 4 station 785/1245/1845/2745/3785/4745 Вертик 4 станции |
|
|
|
Horizontal 6 or 8 station Гориз 6 или 8 ст |
|
|
|
690/1140/1740/2640/3660/4640 |
|
Макс диаметр |
mm |
Vertical 4 station 630/800/1000 Верт 4 ст |
|
|
|
Horizontal 6 station 570/570/570 Гориз 8 или 6 ст |
|
|
|
Horizontal 8 station 620/620/580 Гориз 8 ст |
|
Ширина стороны кровати |
mm |
550 |
|
Диаметр шпинделя |
mm |
110 |
|
Конус шпинделя |
|
Metric 120 |
|
Голова шпинделя |
|
A2-6 |
|

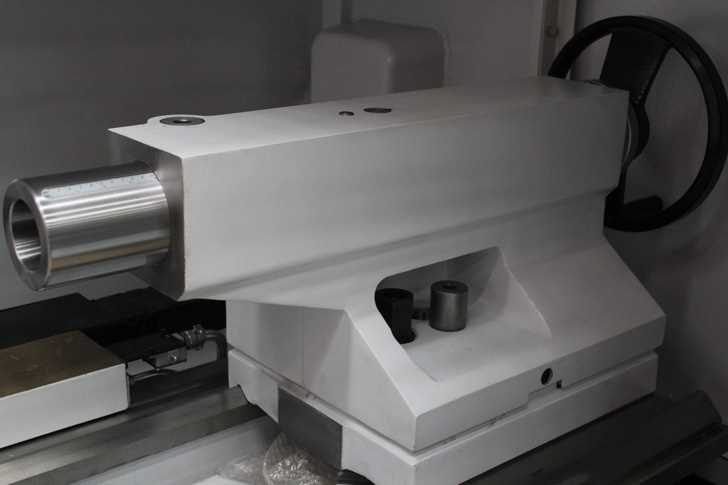

Диаметр рукава |
mm |
100 |
|
Движение рукава |
mm |
240 |
|
Сила нарезания X |
N |
2500 |
|
Сила нарезания Z |
N |
5000 |
|
Гориз скорость отправки |
Mm/min |
6000 |
|
Верт скорость отправки |
Mm/min |
10000 |
|
Точность определения местоположения |
mm |
X 0.03 Z 0.04/0.045/0.050 |
|
Размер станка |
mm |
For 630 and 800 type |
|
|
|
3455*2020*1805(1000) |
|
|
|
3905*2020*1805(1500) |
|
|
|
4505*2020*1805(2000) |
|
|
|
5405*2020*1805(3000) |
|
|
|
6455*2020*1805(4000) |
