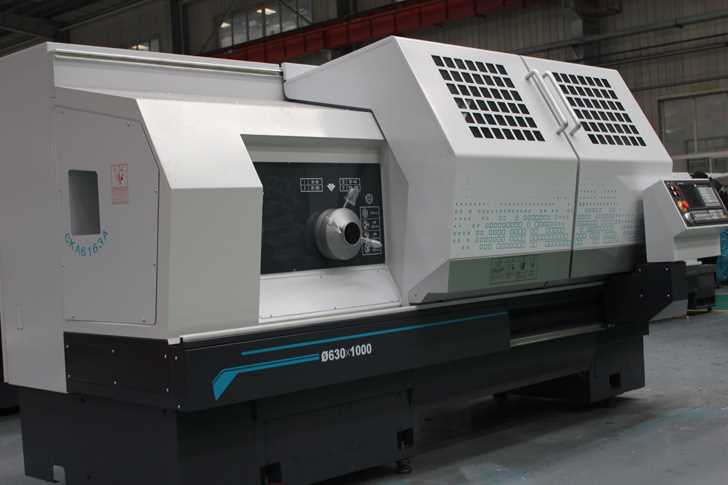

15712369282CKA6150I ТОКАРНЫЙ СТАНОК С ЧПУ
Основной параметр: Макс свинг диаметр над станиной:500 мм Макс свинг диаметр над остальными ножа:280мм Макс. длина обрабатываемой заготовки:750/1000/1500/2000мм
Основные компоненты, кровать, бабки, седло, плинтус, и др., высокое качество твердой отливки.

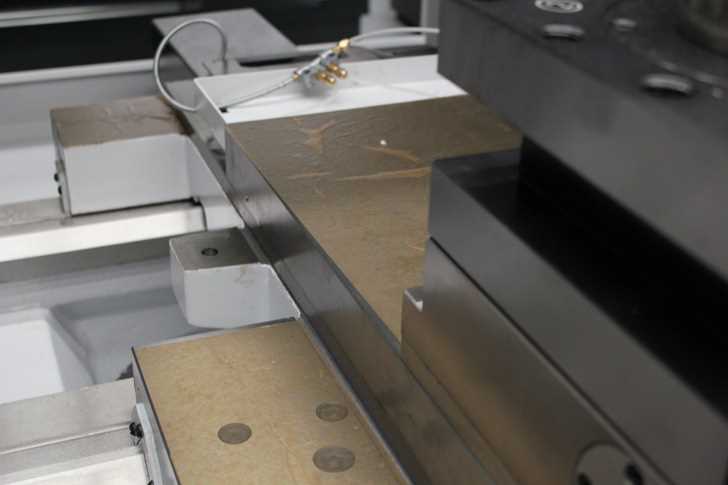

Низкий Turcite-B и фрикционные покрытия на сопрягаемые поверхности между седлом и направляющим.
Прецизионные швп и очень жесткие прецизионные подшипники обеспечивают точное позиционирование и тяжелой режущей способности.

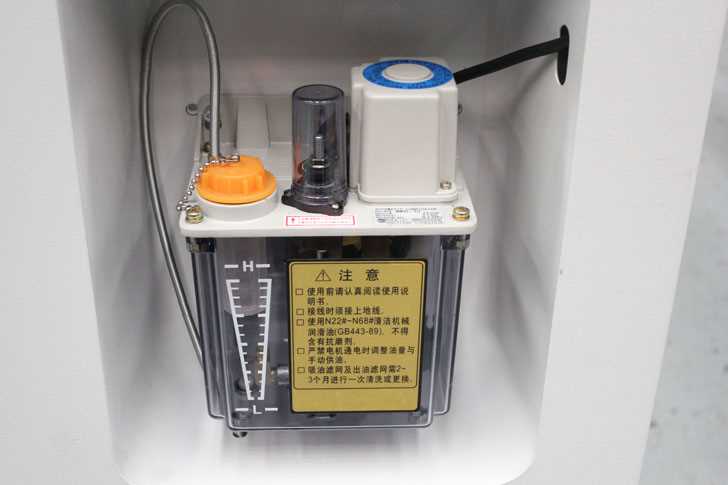

Централизованная масляная система обеспечивает принудительную автоматическую смазку на швп и все сопрягаемые поверхности.
|
|
CKA6150i |
||
|
спеуификация |
|||
|
Макс заготовки диаметр точения над станиной |
mm |
Φ500 |
|
|
Макс поворотный диаметр заготовки над остальными ножа |
mm |
Φ280 |
|
|
Макс длина заготовки |
mm |
1000 |
|
|
Макс длина |
mm |
930 |
|
|
Макс диаметр вращения |
Вертик 4 стануии шпинделя |
mm |
500 |
|
Высота центра шпинделя |
mm |
250 (distance from machine bed guide way) |
|
|
Ширина выступа |
mm |
400 |
|
|
Гл мотор |
|||
|
Сила гл мотора |
Kw |
15/11 |
|
|
Диаметр главный шпиндель |
mm |
Φ82 |
|
|

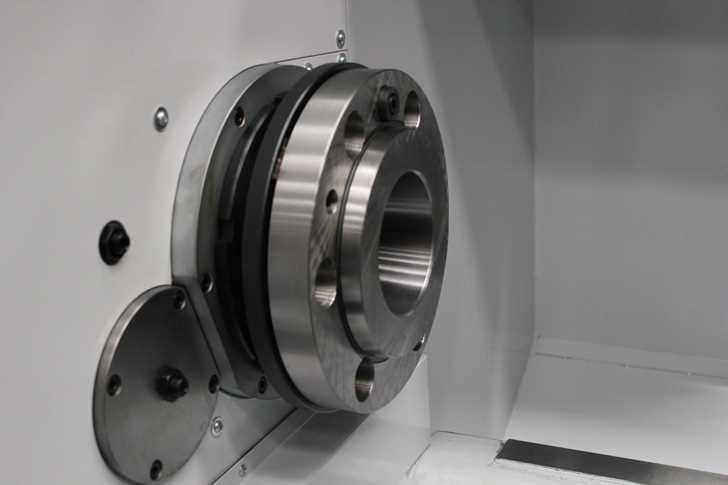

Нос шпинделя |
|
A2-8 |
|
|

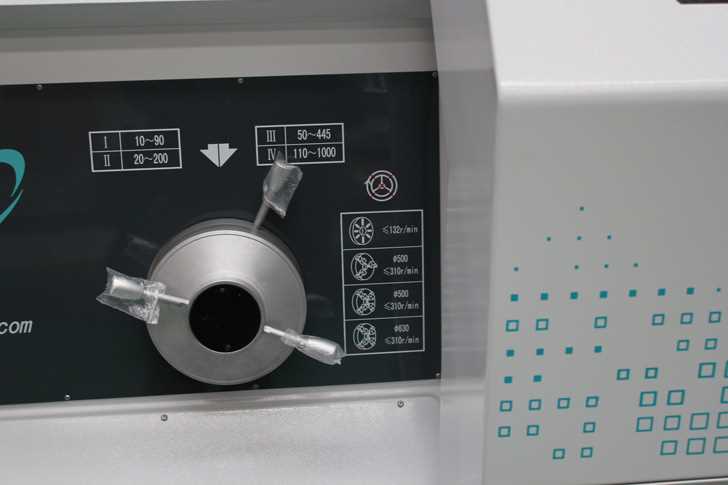

xДиапозон скорости шпинделя |
r/min |
30～3000 |
|
|
Конус шпинделя |
mm |
Φ100, 1:20 |
|
|
внутренний диам.Шпинделя переднего подшипника |
mm |
Φ130 |
|
|

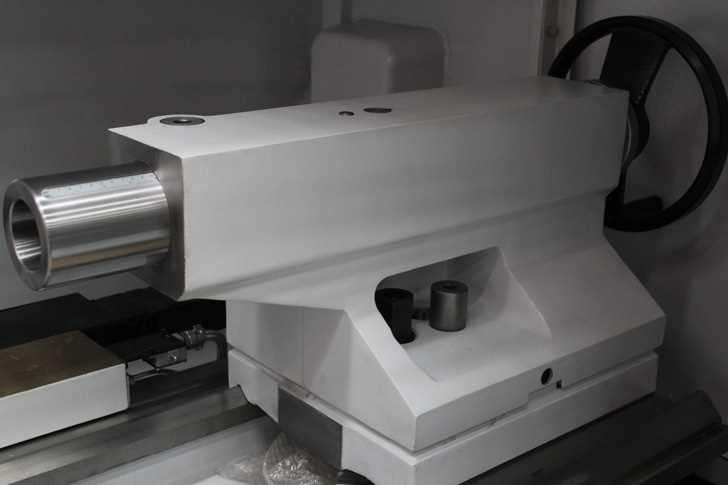

УСТРОЙСТВО ЗАДНЕЙ БАБКИ |
|||
|
Диаметр рукава |
mm |
Φ75 |
|
|
Движение рукава |
mm |
150 |
|
|
Конус рукава |
|
Morse 5 |
|
|
Системя отправки |
|||
|
Движение по оси X |
mm |
280 |
|
|
Движение по оси Z |
mm |
935 |
|
|
Диаметр шага Оси X |
mm |
Φ20*4 |
|
|
Диаметр шага Оси Z |
mm |
Φ40*6 |
|
|
Сила нарезания по оси X |
N |
2500 |
|
|
Сила нарезания по оси Z |
N |
5000 |
|
|
Гориз скорость |
mm/min |
4000 |
|
|
Вертик скорость |
mm/min |
8000 |
|
|
Скорость нарезки |
mm/r |
0.01～500 |
|
|
точность позиционирования по оси X |
mm |
X: 0.030 |
|
|
точность позиционирования по оси Z |
mm |
Z: 0.040 |
|
|
Повторяемость точности позиционирования X |
mm |
0.012 |
|
|
Повторяемость точности позиционирования Z |
mm |
0.016 |
|
|
Точность заготовки |
|
IT6～IT7 |
|
|
Шероховатость заготовки |
|
Ra1.6 |
|
|
Сила мотора |
W |
180 |
|
|

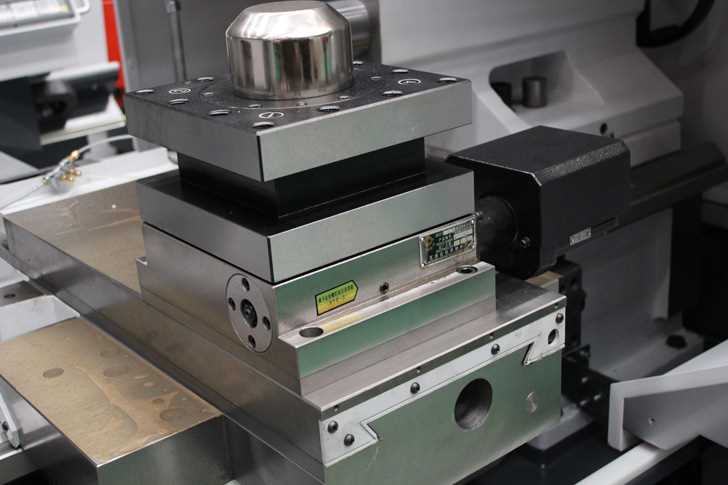

Скорость движения инстр |
r/min |
1500 |
|
|
Секции поддержки инстр |
mm |
25*25 |
|
|
Повторяемость точности позиционирования |
mm |
0.008 |
|
|
Время щага |
s |
3 |
|
|
система |
|
Fanuc 0i Mate TD |
|
|
напряжение |
|
380V±10%, 50Hz±2Hz |
|
|
мощность |
|
24KVA |
|
|
Обьем запаса воды |
L |
35 |
|
|
Мощность насоса |
W |
200 |
|
|
Поток насоса охлаждающей жидкости |
L/min |
25 |
|
|
Размер станка |
mm |
2730*1475*1730 |
|
|
вес |
kg |
2600 |
|
