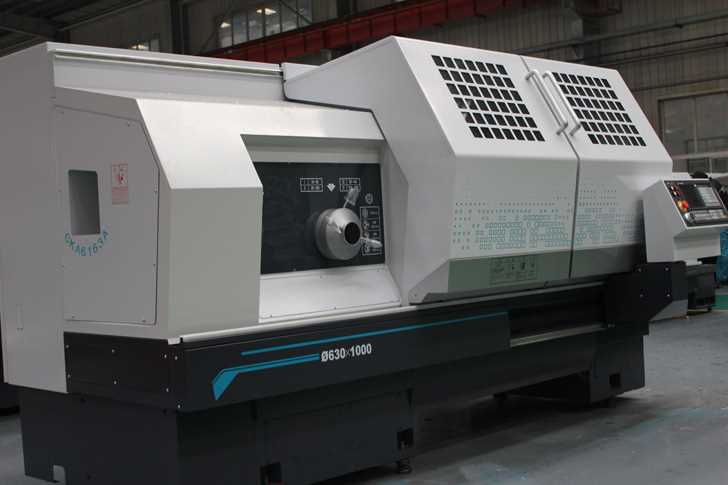

15712369282CKA6140 ТОКАРНЫЙ СТАНОК С ЧПУ
Основной параметр: Макс свинг диаметр над станиной:400мм Максимальный диаметр качания над остальными ножа:200 мм Макс длина заготовки:750/1000мм
Основные компоненты, кровать, бабки, седло, плинтус, и др., высокое качество твердой отливки.

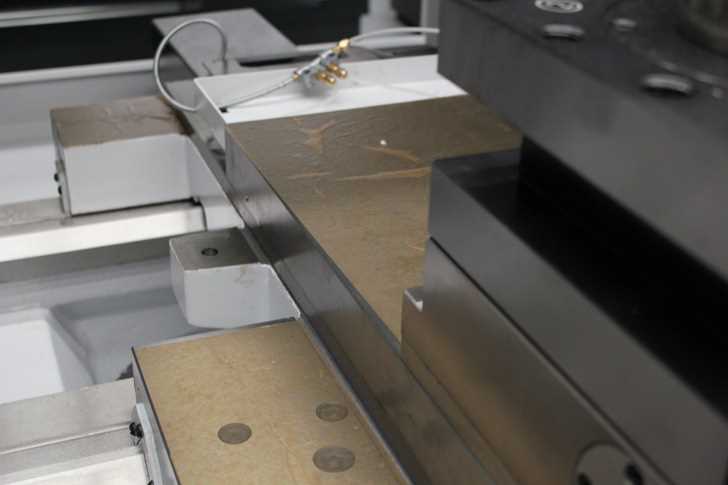

Низкий Turcite-B и фрикционные покрытия на сопрягаемые поверхности между седлом и направляющим.
Прецизионные швп и очень жесткие прецизионные подшипники обеспечивают точное позиционирование и тяжелой режущей способности.

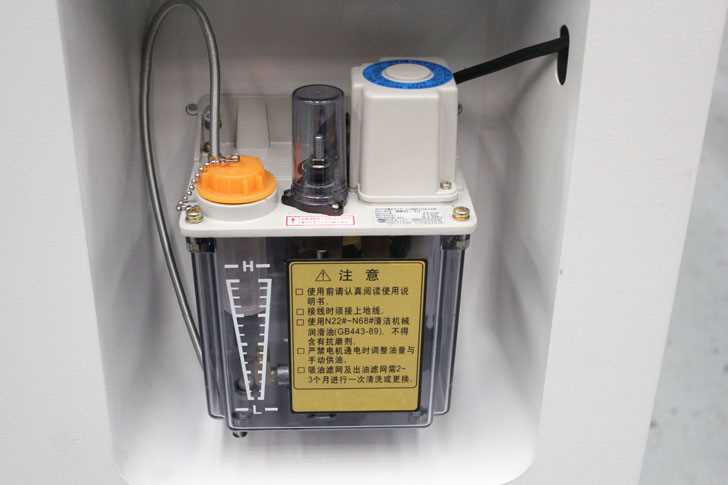

Централизованная масляная система обеспечивает принудительную автоматическую смазку на швп и все сопрягаемые поверхности.
ФАНУК, Сименс, ФАГОР, и т. д. системы управления могут быть поставлены
|
|
CKA6126 |
CKA6136 |
CKA6140 |
CKA6150 |
|
|
Макс диаметр над кроватью |
mm |
260(300) |
360 |
400 |
500 |
|
Макс диаметр над ножом |
mm |
145 |
180 |
200 |
280 |
|
Макс длина заготовки |
mm |
600 |
750/1000 |
750/1000 |
750/1000/1500/2000 |
|
Макс длина стола |
mm |
500 |
580/830 |
620/870 |
680/930/1430/1930 |
|
Макс диаметр |
mm |
260(300) |
360/300 |
400/340 |
500/400 |
|
Высота центра шпинделя |
mm |
167 |
186 |
200 |
250 |
|
Ширина Стороны руководства кровати |
mm |
205 |
300 |
300 |
400 |
|
Диаметр отверстия в шпинделе |
mm |
40 |
52 |
52 |
82 |
|
Конус шпинделя |
|
Morse 5 |
Morse 6 |
Morse 6 |
Morse 6 |
|

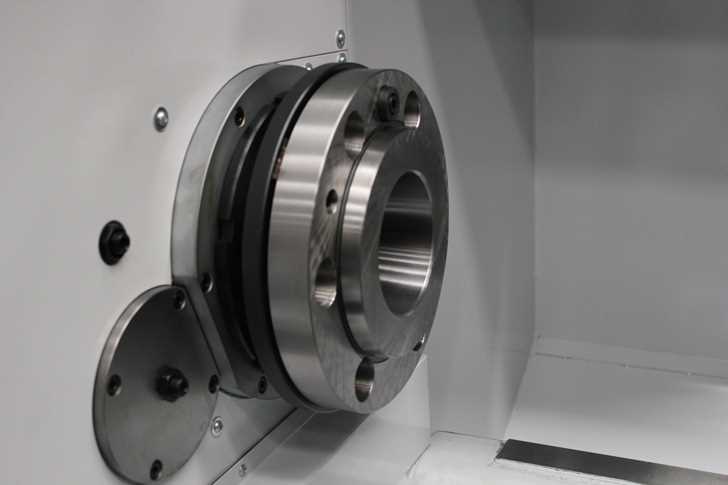

Голова шпинделя |
|
A2-5 |
A2-6 |
A2-6 |
A2-5 |
|

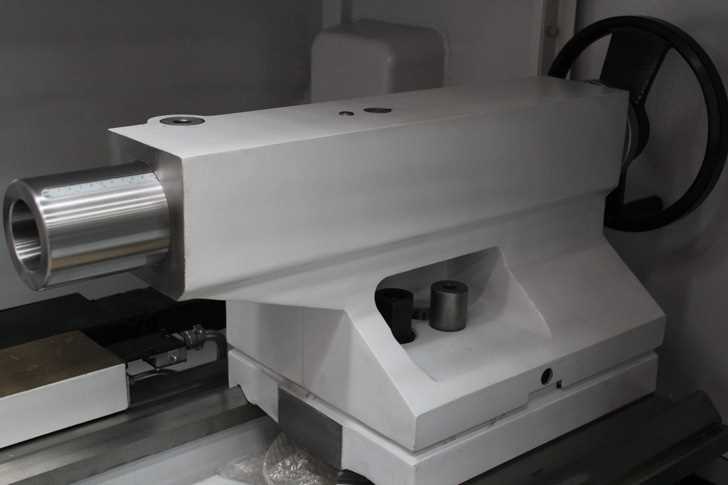

Задняя бабка диаметр рукава
|
mm |
42 |
63 |
63 |
75 |
|
Задняя бабка перемещение втулки |
mm |
110 |
130 |
130 |
150 |
|
Х сила резания |
N |
1200 |
2500 |
2500 |
2500 |
|
Z силa резания |
N |
2400 |
5000 |
5000 |
5000 |
|
Горизонт скорость подачи |
Mm/min |
4000 |
4000 |
4000 |
6000 |
|
Вертикальнскорость подачи |
Mm/min |
5000 |
5000 |
5000 |
10000 |
|
Точность определения местоположения |
mm |
X 0.03 Z 0.04 |
X 0.03 Z 0.04 |
X 0.03 Z 0.04 |
X 0.03 Z 0.04/0.045/0.050 |
|
Размер станка |
mm |
1790*1520*1450 |
750type 2300*1480*1520 |
750type 2300*1480*1520 |
750type 2580*1750*1620 |
|
1000type 2830*1750*1620 |
|||||
|
1000type 2550*1480*1520 |
1000type 2550*1480*1520 |
1500type 3330*1750*1620 |
|||
|
2000type 3830*1750*1620 |
|||||
|
Вес станка |
kg |
1000 |
750type 1800 |
750type 1800 |
750type 2550 |
|
1000type 2600 |
|||||
|
1000type 1950 |
1000type 1950 |
