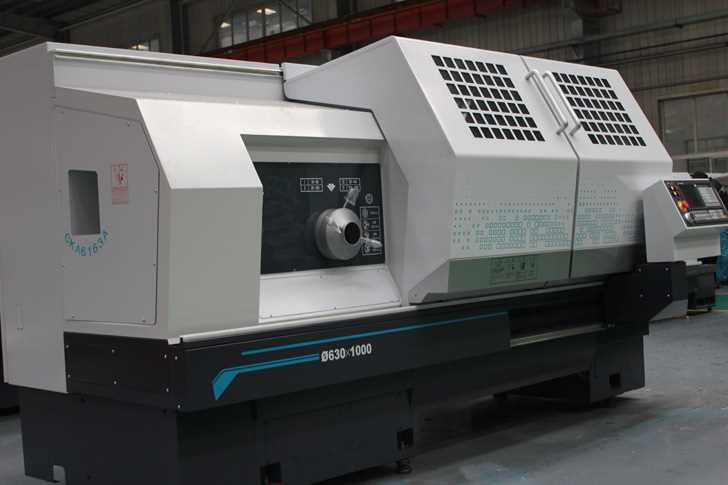

15712369282CKA6136 ТОКАРНЫЙ СТАНОК С ЧПУ
Основной параметр: Макс свинг диаметр над станиной:360 мм Макс свинг диаметр над ножом:180 мм Макс длина заготовки:750/1000мм
Основные компоненты, кровать, бабки, седло, плинтус, и др., высокое качество твердой отливки.

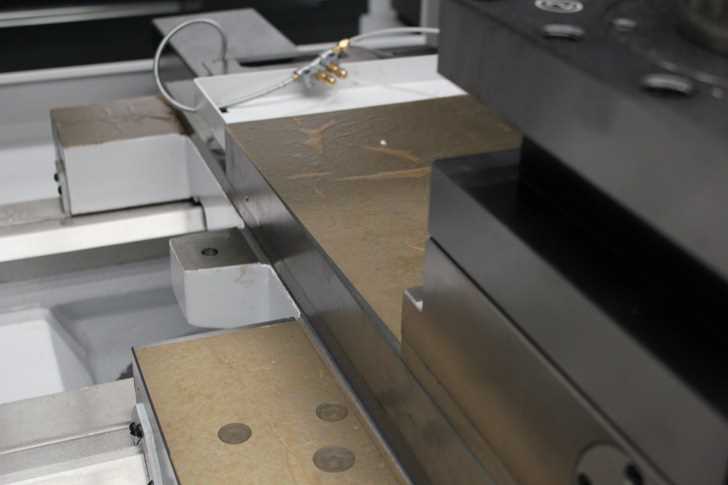

Низкий Turcite-B и фрикционные покрытия на сопрягаемые поверхности между седлом и направляющим.
Прецизионные швп и очень жесткие прецизионные подшипники обеспечивают точное позиционирование и тяжелой режущей способности.

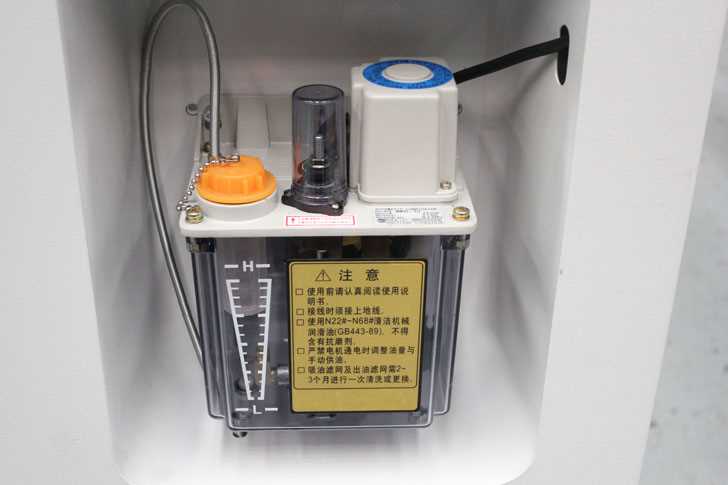

Централизованная масляная система обеспечивает принудительную автоматическую смазку на швп и все сопрягаемые поверхности.
ФАНУК, Сименс, ФАГОР, и т. д. системы управления могут быть поставлены.
|
Index |
CKA6136 |
CKA6136i |
CKA6136P |
|
|
Макс диаметр над кроватью |
360 |
|||
|
Макс диаметр над ножом |
180 |
|||
|
Макс длина заготовки |
750/1000 |
400( shaft type ) |
||
|
Макс длина |
580/830 |
230(shaft type) |
||
|
Диаметр вращения
|
Вертикал 4 станции |
360 |
||
|
Гориз 6 стануий |
300(special orders) |
|||
|
движение |
||||
|
X положение |
230 |
|||
|
Z положение |
580/830 |
230 |
||
|
Гориз и верт скорость подачи |
X:4000 Z:5000 |
|||
|
Гл шпиндель |
||||
|
Гл шпинделя диапозон скорости |
Двойная скорость |
32-2000(12grade) |
|
32-2000(12grade) |
|
частота |
0-2500:20-650(low) |
|
20-2500:20-650( low ) |
|
|
Один шпиндель + частота |
|
200-3500 |
|
|
|
Один шпиндель +серво |
|
200-4000
|
|
|
|
Гл шпиндель |
Двойной шпиндель |
A2-6 |
|
A2-6 |
|
частота |
A2-6 |
|
A2-6 |
|
|
Один шпиндель + частота |
|
A2-5 |
|
|
|
Один шпиндель +серво |
|
A2-5 |
|
|
|
Диаметр отверстие шпинделя
|
Двойная скорость |
48 |
|
52 |
|
частота |
52 |
|
52 |
|
|
Один шпиндель + частота |
|
40 |
|
|
|
Один шпиндель +серво |
|
40 |
|
|
|
|
|
3/4.5 |
|
3/4.5 |
|
частота |
5.5 |
|||
|
Один шпиндель +серво |
|
7.5 |
||
|

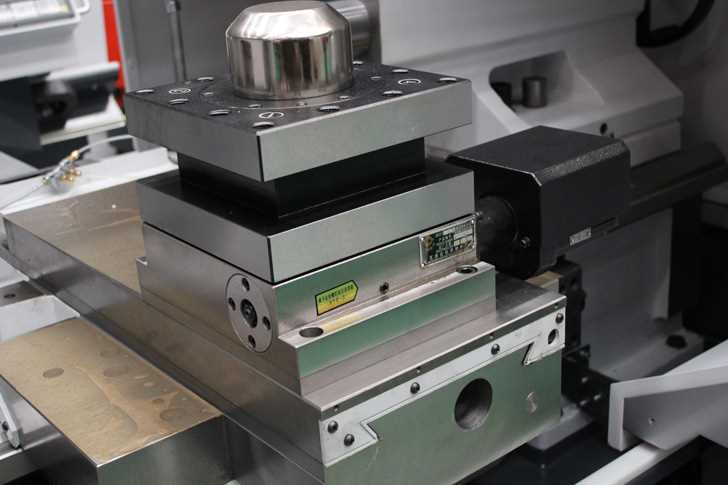

нож |
||||
|
Нож станции |
4 station (or 6) |
|||
|
Размер Ручки инструмента |
20*20 |
|||
|

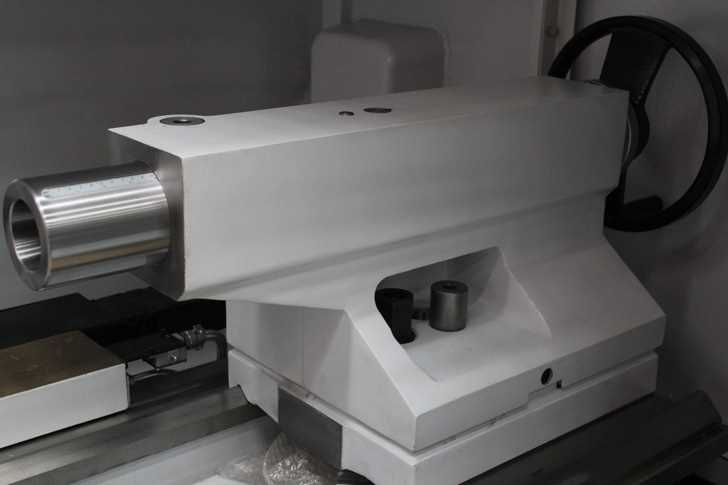

задняя бабка
|
||||
|
Макс движение рукава |
130(ручная задняя бабка),120(гидравлический хвост в наличии) |
|
||
|
Диаметр рукава |
63 |
|
||
|
Конус рукава шпинделя |
Morse 4 |
|
||
|
Размер станка |
750 type: |
750 type : |
1950*1480*1520 |
|
|
Вес станка |
1800/1950 |
1550 |
||
