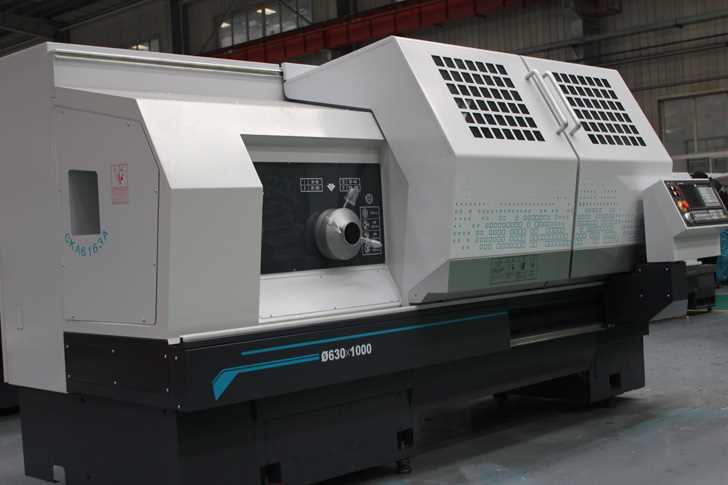

15712369282CKA6130 ТОКАРНЫЙ СТАНОК С ЧПУ
Макс свинг диаметр над станиной:300 мм Макс свинг диаметр над ножом:145 мм Макс. длина заготовки:600 мм
Основные компоненты, кровать, бабки, седло, плинтус, и др., высокое качество твердой отливки.

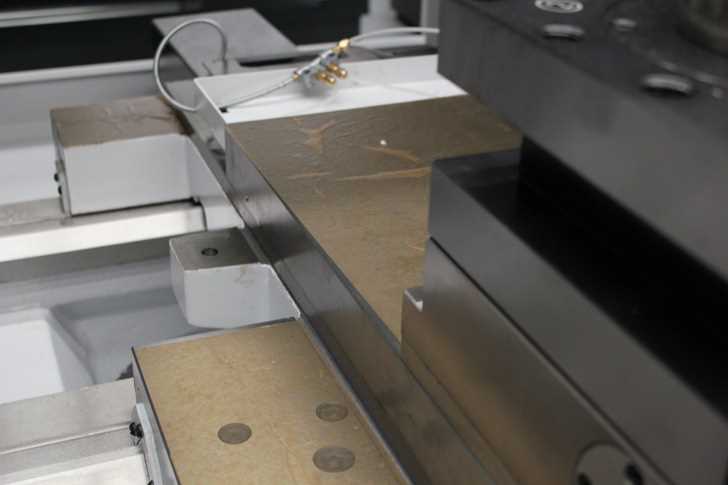

Низкий Turcite-B и фрикционные покрытия на сопрягаемые поверхности между седлом и направляющим.
Прецизионные швп и очень жесткие прецизионные подшипники обеспечивают точное позиционирование и тяжелой режущей способности.

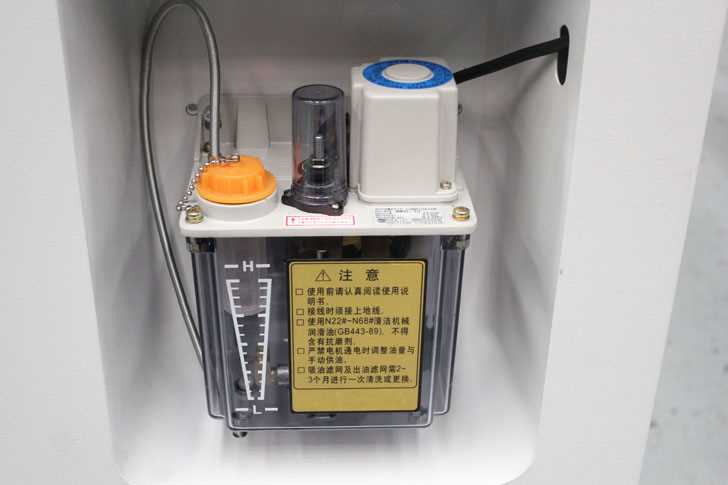

Централизованная масляная система обеспечивает принудительную автоматическую смазку на швп и все сопрягаемые поверхности.
ФАНУК, Сименс, ФАГОР, и т. д. системы управления могут быть поставлены.
|
|
CKA6130 |
|
|
Техн спеуификация |
Макс диаметр над кроватью |
300 |
|
Макс диаметр над ножом |
145 |
|
|
Макс длина заготовки |
600 |
|
|
Макс длина |
500 |
|
|
Макс диаметр оборота (верт 4 стануии) |
300 |
|
|
главная передача |
Мотор нормальный |
Stepless speed change Бесступенчатое изменение скорости |
|
Главный мотор |
4 (10~125Hz) |
|
|
Диаметр главного отверстия шпинделя |
40 |
|
|
Конус шпинделя |
Morse 5 |
|
|

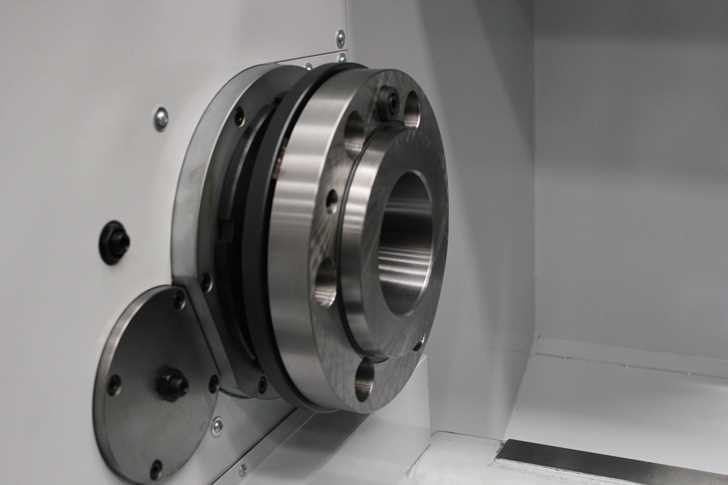

Голова гл шпинделя |
A2-5 |
|
|
Внутренний диаметрГлавного шпинделя передний подшипник |
80 |
|
|
Диапозон скорости гл шпинделя |
40～3500 (constant torque area:40～1000;constant power area: 1000～3500) |
|
|
Система отправки |
Макс движение инстр |
190/559mm |
|
размер быстрой скорости и продольной |
4000/5000mm/min |
|
|
Позиции точности |
0.03/.004 |
|
|
Повторение Позиции точности |
0.012/0.016 |
|
|

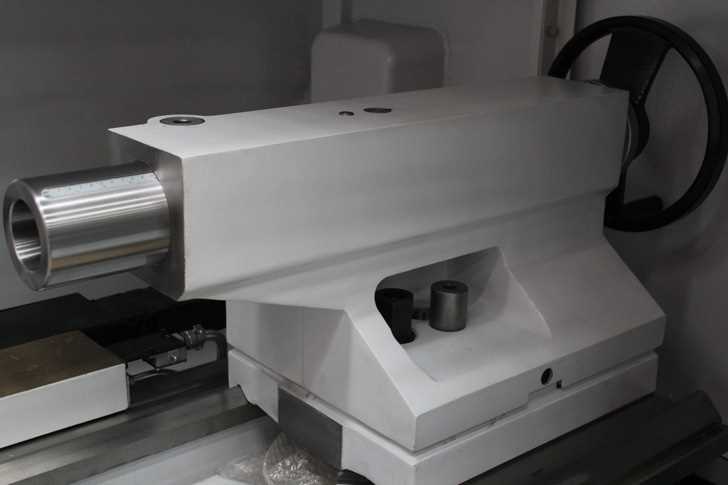

Диаметр рукава |
42 |
|
Движение рукава |
110 |
|
|
Конус рукава шпинделя |
Morse 3 |
|
|
точность обработки Заготовки |
IT6～ IT7 |
|
|
Шероховатости поверхности детали |
Ra1.6 |
|
|

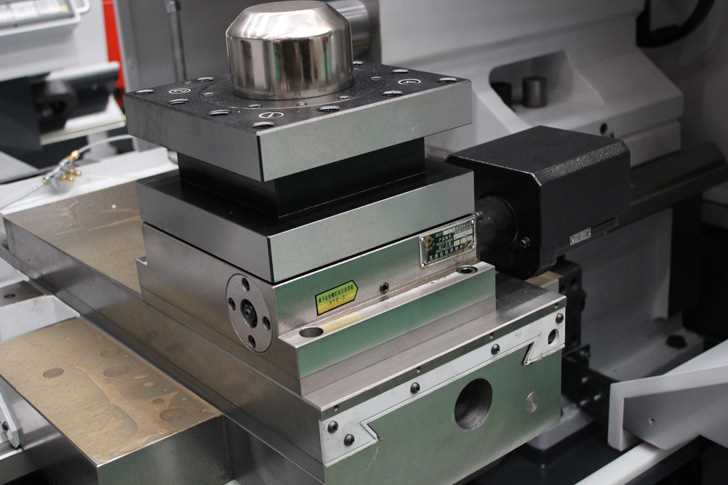

нож |
стандартная комплектация |
Выборная вертикаль 4 станции ножа |
|
Секции нарезки |
16×16 |
|
|
Повторение Позиции точности |
0.008 |
|
|
Время смены инстр |
2.1s |
|
|
Скорость ножа |
1400r/min |
|
|
мотор |
Форма Силы |
Alternating 3 phase/380 V±10% /50Hz±2Hz |
|
мощность |
12 |
|
|
Система охлаждения |
обьем |
20 |
|
Сила насоса охлаждения мотора |
200 |
|
|
Поток насоса охлаждения |
25 |
|
|
Размер и вес станка |
параметры |
1790×1520×1450 |
|
вес |
1000 |
