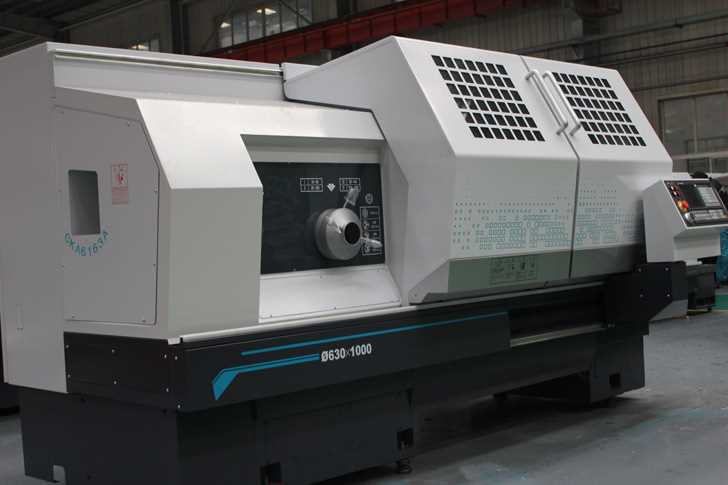

CKA61125M ТОКАРНЫЙ СТАНОК С ЧПУ
1.Макс свинг диаметр над станиной:1250 мм 2.Макс свинг диаметр над суппортом:880 мм 3.Макс. длина заготовки: 1500/2000/3000/4000/5000/6000/8000мм диаметр отверстия шпинделя:130мм
CKA61125M |
||
Макс диаметр над кроватью |
Φ1250mm |
|
Макс длина заготовки |
6000mm |
|
Макс длина оборота |
Верт 4 ст |
5900mm |
|
40*40mm |
|
Повторяемость |
0.005mm |
|
Время смены инстр |
4 Sec |
|
Макс диаметр поворота |
1250mm |
|
Макс диаметр держателя |
1250mm |
|
Макс диаметр вращения над рамой |
Φ880mm |
|
ограниченные возможности Заготовки |
1500kgs |
|
Возможности между центрами |
8000kgs |
|
Spindle center height Высота центра шпинделя |
625mm |
|
Макс оборот шпинделя |
6150Nm |
|
Макс сила нарезки |
21KN |
|

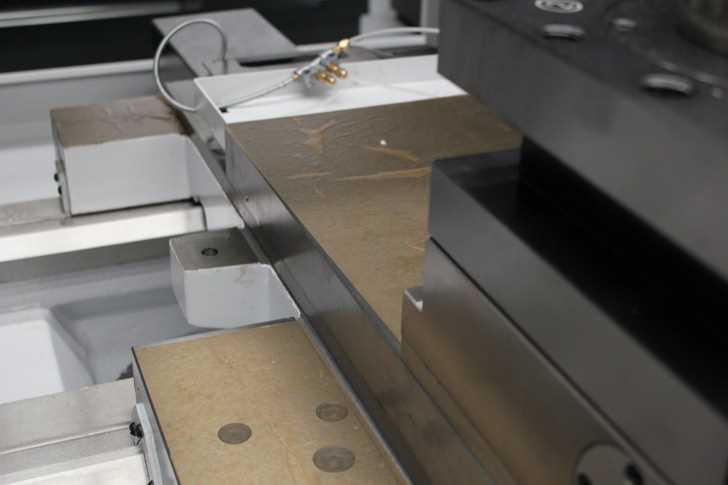

Ширина направляющей детали |
755mm |
|
Система Фанус |
||
Подача мотора сервопривода |
22/26kw |
|
Голова шпинделя |
Front Φ140mm 1:20 |
|
Форма носа гл шпинделя |
A2-15 |
|
Диаметр отверстия гл шпинделя |
Φ130 |
|
Диаметр переда шпинделя |
Φ220mm |
|
Скорость шпинделя |
2-280 r/min |
|

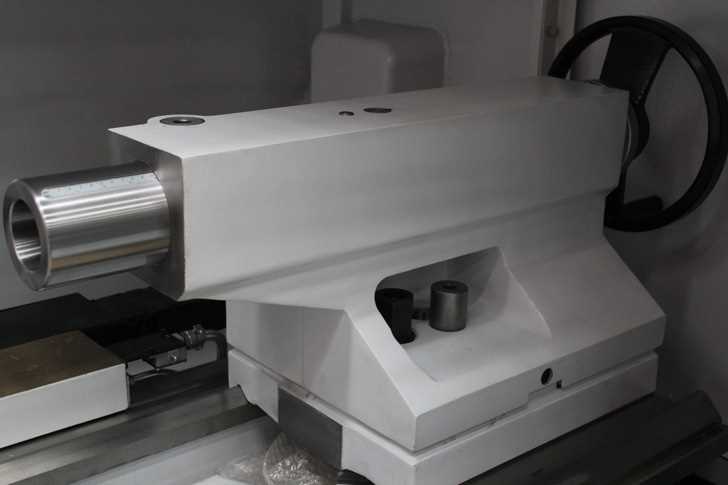

Конус рукава |
Morse 6 |
|
Диаметр рукава |
Φ200mm |
|
Макс движение рукава |
300mm |
|
Система подачи |
||
Макс движение инстр |
X: 640mm |
|
Z: 6000mm |
||
Швп диаметр*шаг |
X: Φ40*5mm |
|
Z: Φ80*16mm |
||
Гориз скорость подачи |
6000mm/min |
|
Продольн скорость подачи |
8000mm/min |
|
Скорость нарезки |
1~2000 mm/min |
|
система |
||
Сервопривод по оси X |
Torque 12Nm |
|
Сервопривод по оси Z |
Torque 22Nm |
|
Other Parts Другие части |
||
Machining accuracy точность обработки |
IT6~IT7 |
|
Machining workpiece surface roughness Обработки шероховатости поверхности детали |
R α1.6 |
|
Turning tools knife handle size (mm) Размер вращения ножа |
32*25 |
|
Coolant tank volume Обьеи бака охлажд |
50L/min |
|
xСила мотора охлажд |
120W |
|
Обьем бака воды |
780L |
|
Сила мотора |
0.4kw |
|
загрузка |
20kg/min |
|
Размер упаковки |
About 11300*2520*2300mm |
|
вес |
19000kgs |
|
3 фазы питания |
380V±10%/50Hz±2Hz |
