CKA61100M ТОКАРНЫЙ СТАНОК С ЧПУ
1.Макс свинг диаметр над станиной:1000 мм 2. Макс свинг диаметр над суппортом:630 мм 3. Макс. длина заготовки: 1500/2000/3000/4000/5000/6000/8000 мм 4. Диаметр отверстия шпинделя:130мм
CKA61100M |
||
Маск диаметр над станиной |
1000mm |
|
Макс длина заготовки |
3000mm |
|
Макс длина поворота |
Верт 4 ст |
2900mm |
Сечение хвостовика инструмента |
40*40mm |
|
Повторяемость |
0.005mm |
|
Время смены |
4 Sec |
|
Макс диаметр нарезки |
1000mm |
|
Макс диаметр |
1000mm |
|
Макс диаметр точения над суппортом |
桅630mm |
|
Мощность изделия |
1500kgs |
|
Мощность между центрами |
8000kgs |
|
Высота центра шпинделя |
500mm |
|
Макс оборот шпинделя |
6150Nm |
|
Макс сила нарезки |
21KN |
|
Ширина станины |
755mm |
|
Отправка (Фанус система) |
||
Сила мотора |
22/27kw |
|

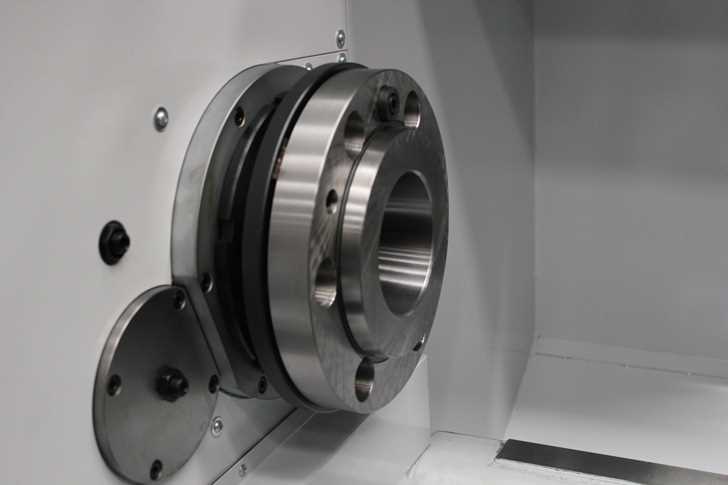

Голова шпинделя |
Front 140mm1:20 |
|
Форма носа Гл шпинделя |
A2-15 |
|
Диаметр отверстия Гл шпинделя |
桅130 |
|
Диаметр передней стороны шпинделя |
桅220mm |
|
Скорость шпинделя |
2-315r/min |
|

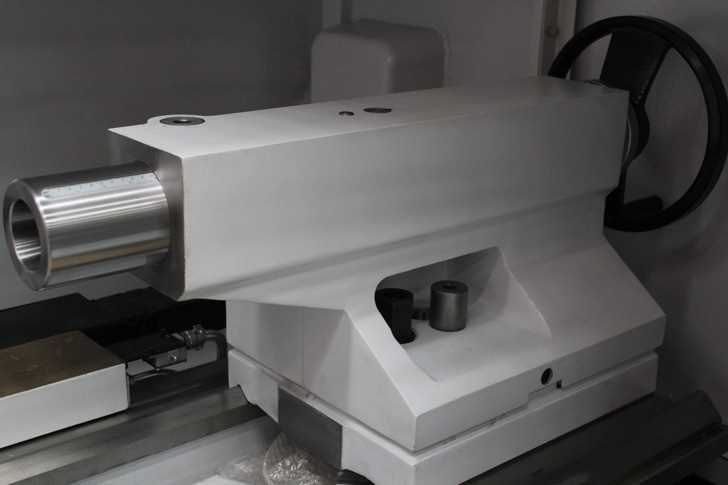

Конусность рукава |
Morse 6 |
|
Диаметп рукава |
桅200mm |
|
Макс движение рукава |
300mm |
|
система |
||
Макс движение инструм |
X: 520mm |
|
Z: 3000mm |
||
Швп диаметр*шаг |
X: 蠁40脳5mm |
|
Z: 蠁80脳16mm |
||
Гориз движение |
6000mm/min |
|
Продольное движение |
8000mm/min |
|
Cutting feeding range Скорость нарезки |
1~2000 mm/min |
|
CNC System системя |
||
Сервопривод по оси X |
Torque 18Nm |
|
Сервопривод по оси Z |
Torque 27Nm |
|
Другие части |
||
точность обработки |
IT6~IT7 |
|
Обработки шероховатости поверхности детали |
R伪1.6 |
|
Размер Токарных резцов ручки ножа |
32脳25 |
|
загрузка |
20kg/min |
|
Размер упаковки |
7900脳2300脳2200mm |
|
вес |
15000kgs |
|
3 фазы питания |
380V卤10%/50Hz卤2Hz |
