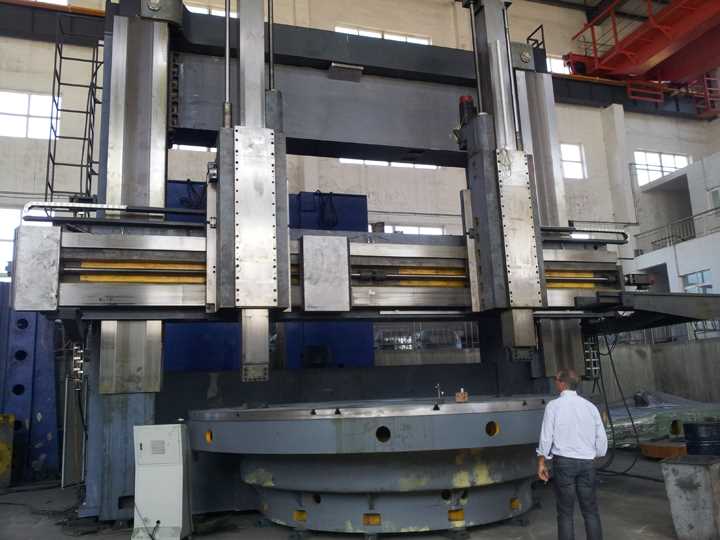

CK5225 ВЕРТИКАЛЬНЫЙ СТАНОК
Двойная колонка управления CNC 1.Макс режущий диаметр вертикального скольжения:2500мм 2. Диаметр стола:2250 мм
CNC
2-вал бесступенчатого изменения скорости
Гидростатические направляющие
Со стороны резцедержателя
Полный панели управления

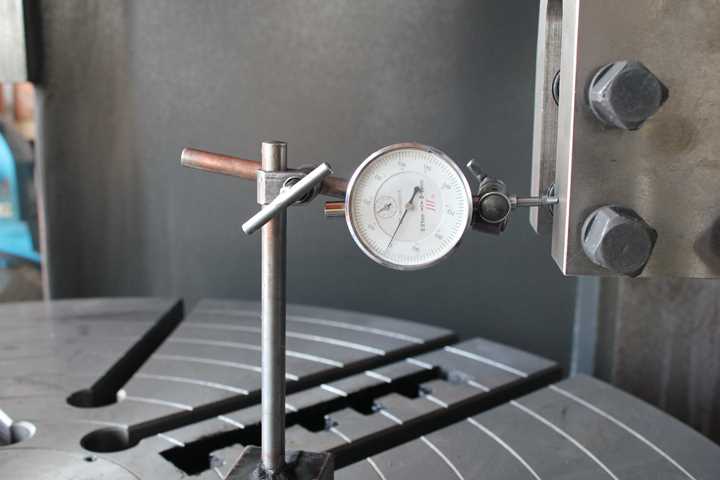

Точность 0,002/1000мм
Направляющая с пластиковые
Двойная колонка
Швп импортируется
Главный параметр:
1.Макс режущий диаметр вертикального скольжения:2500мм
2. Диаметр стола:2250 мм
3. Максимальный вес обрабатываемой детали:10т
4. Максимум высота заготовки:1600/2000мм
|
CK5225 |
CK5240 |
CK5250 |
CK5263 |
|
Макс диаметр нарезки детали |
mm |
2500 |
4000 |
5000 |
6300 |
Диаметр рабочего стола |
mm |
2250 |
3200 |
4500 |
5700 |
Макс высота рабочего стола |
mm |
1600/2000 |
2000/2500/3150 |
2000/2500/3150 |
2500/3150/4000 |
Макс ширина рабочего стола |
t |
15 |
32 |
50 |
80/125 |
Скорость вращения рабочего стола |
r/min |
2~63 |
0.5~45 |
0.5~40 |
0.5~40 |
Серии скорости рабочего стола |
step |
two gears no step |
two gears no step |
two gears no step |
two gears no step |
Макс сила нарезки правым ножом |
kn |
35 |
40 |
50 |
58 |
Макс сила нарезки левым ножом |
kn |
30 |
35 |
40 |
48 |
Макс вращение рабочего стола |
kn.m |
63 |
63 |
100 |
150 |
Скорость нарезки |
mm/min |
0.12~145 |
0.12~145 |
0.1~200 |
0.1~500 |
Макс скорость движения нож |
mm/min |
2400 |
2400 |
2400 |
4000 |
Скорость движения |
mm/min |
350 |
350 |
350 |
300 |
Угол вращения по вертикали |
|
+-30 |
+-30 |
+-30 |
+-30 |
Размер держателя ножа |
mm |
40*50 |
40*50 |
50*50 |
60*60 |
Мощность главного мотора |
kw |
DC55 |
DC55 |
DC75 |
DC90 |
Размеры упоковки |
mm |
5180*5200*4870 |
6680*5700*4870 |
7680*6100*5975 |
8700*11200*6800 |
Вес станка |
t |
33 |
40/50/60 |
60/100 |
100/180 |
