Item

TPX6111A

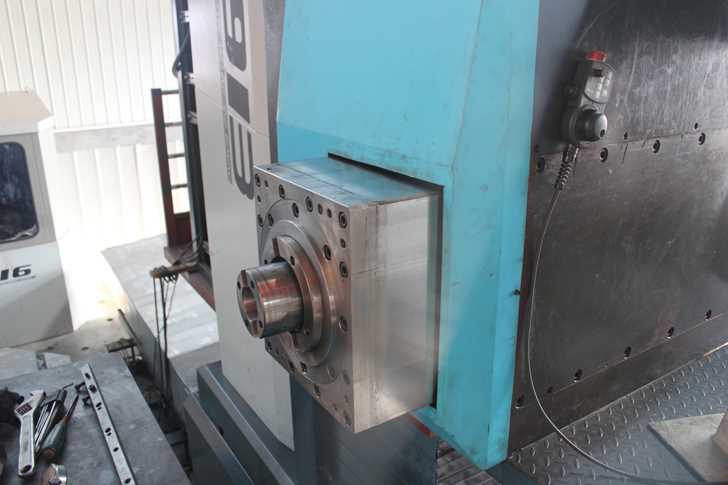

Spindle diameter

Диаметр шпинделя

110mm

Spindle taper hole

Конус шпинделя

Morse 6

Spindle max. Torque

Макс вращение шпинделя

1225N.m

Spindle max axial force

Макс осевая сила шпинделя

12250N

Grade of spindle rotate speed

Степень макс скорости шпинделя

22

Spindle rotate speed range

Диапозон скорости шпинделя

8-1000r/min

Main motor power

Мощность главного мотора

7.5 kW

Facing head max. Torque

Макс вращение суппорта

1960N.m

Facing head diameter

Диаметр суппорта

600mm

Facing head rotate speed range

Диапозон скорости суппорта

4-200r/mm

Grade of facing head rotate speed

Степень макс скорости суппорта

18

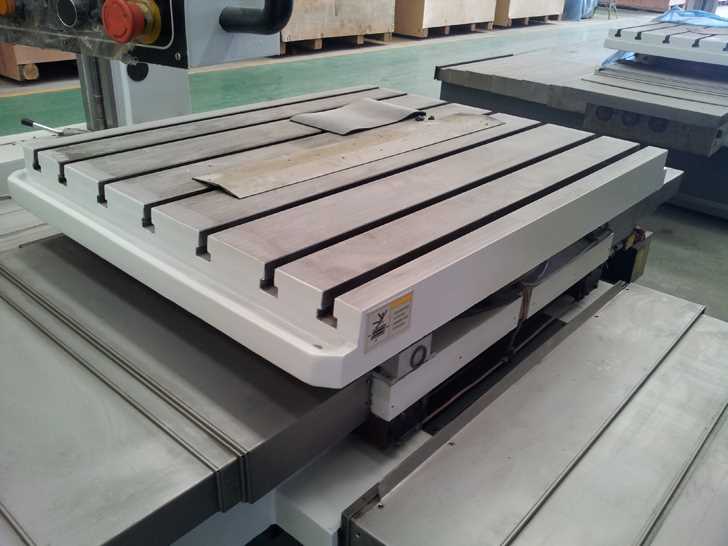

Workbench diameter

Диаметр стола

1140*1000mm

Max. weight on the workbench

Макс грузоподьемномть стола

2500kg

T slot diameter

Диаметр канавки

22mm

Number of T slot

Число канавок

9

X axis travel

Движение по оси X

1350mm

Y axis travel

Движение по оси Y

1000mm

Z axis travel

Движение по оси Z

1000mm

W axis travel(spindle travel)

Движение по оси W

600mm

U axis travel(Facing head slide stroke)

Движение по оси U

180mm

B axis turning angle

Угол вращения по оси В

360

Min distance from spindle center line to the workbench

Миним расстояние между центром шпинделя и столом

0mm

Fast speed(X/Y/X/W)

Макс скорость

2500mm/min

Each axis feeding range of per spindle turn

Диапозон каждого оборота шпинделя отравки по каждой оси

0.04-6/0.01-1.88mm/rev

Reading accuracy of linear measurement system

Чтение точности системы линейных измерений

0.005mm

Reading accuracy of B axis angle measurement system

Чтение точности  системы линейных измерений угла оси В

0.001

Overall dimension

размер

4910*2950*2850mm

Machine net weight

Вес станка

13500kg
