ТИП АППАРАТА

CW61160M

Макс диаметр обраб над станиной

1600mm

Макс длина изделия

6000mm

Макс диаметр обработки над инстр

1230mm

Макс длина вращения

5800 mm

Ширина кровати

755 mm(30")

Тип наступающей

V type-flat guideway type

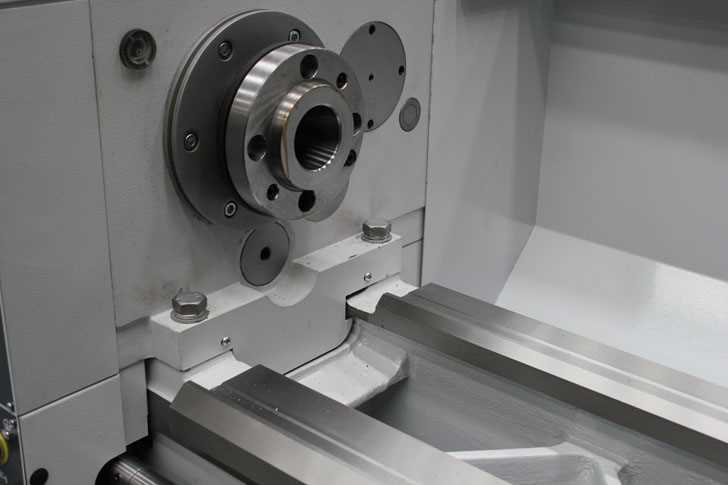

Диаметр отверстия шпинделя

130mm（ 5"）

Конусность отвер шпинд

Metric 140mm

Скорость шага шпинделя по наступающей

21

Скорость шага шпинделя по обратной

12

Скорость шпинд наступ

3.15~315 rpm

Скорость шпинделя обратн

4.5~390 rpm

макс вращение шпинделя

12.5kNm（30 kW）/10.5 kNm（22kW）

Макс сила нарезки шпинделя

40kN

диаметр 4х ур держателя

1600mm

Верт и гориз отправка шпинделя инстр

56 kinds

отправка

 вертик

0.1~12mm （0.0032"~0.40"）

 гориз

0.05~6mm （0.002"~0.236"）

верх инстр

0.025~3mm（0.001"~0.118"）

 метрик резьба

1~120mm     44  kinds

 дюймов резьба

28~1/4         31  kinds

модул резьба

0.5~60mm       45  kinds

 шаг резьбы

1/2~56DP       38  kinds

Верт дистанция между центром шпинделя и поверх инстр

48 mm

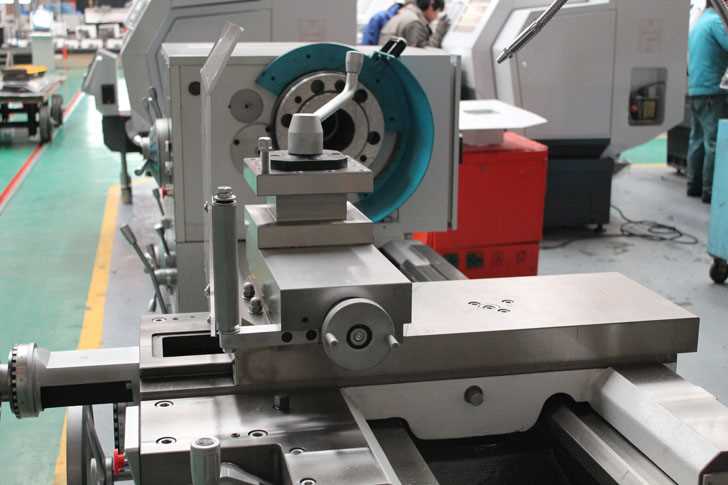

Секции инстр

45x45 mm

Угол обработки

±90°

Макс гориз движение попереч слайда

580/670/725/825 mm

Макс движение верх инстр

300 mm（12"）

Движение инстр когда верх и ниж инстр

0.05 mm（0.002"）

 скорость инстр

 верт

3740 mm/min

 гориз

1870 mm/min

комплексная

935 mm/min

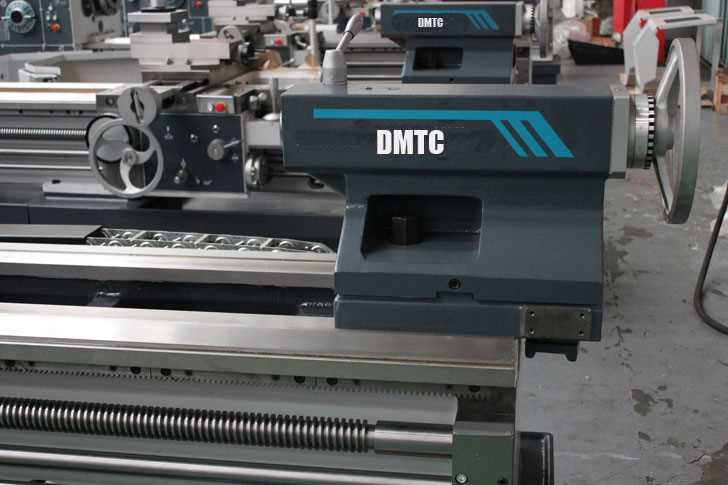

Диаметр рукава

160mm

Макс движение центра рукава

300 mm（12"）

Конусность рукава

Metric 80mm / morse 6

гидравл и смазочн насос

 тип

CB~B10

Обьем масла

10 L/min

Рабочее давление

1.8 MPa

Скорость

1450 rpm

 Обьем бака масла

60 liter

Мощность гл мотора

22kW

 размеры станка

Высота держателя

2245mm

Высота центра

2080mm

ширина

2110mm

Длина станка

8950mm

 вес

вес

16400kg

Мощность

30kVA

Макс обьем изделия

6000kg
